전기공사산업기사 2011년 1회

전기응용

1. 다음 중 고압수은등의 증기압은 약 얼마인가?

1
10-2[㎜Hg]
2
1기압
3
10기압
4
100기압

2. 권상하중 10[t], 매분 24[m/min]의 속도로 물체를 올리는 권상용 전동기의 용량 [㎾]은? (단, 전동기를 포함한 기중기의 효율은 65[%]이다.)

1
약 41[㎾]
2
약 73[㎾]
3
약 60[㎾]
4
약 97[㎾]

3. 대기 중에서 합금 발열체보다 약 400[℃] 정도 더 높은 온도에서 사용할 수 있고 저항값이 낮은 것을 얻기 어려운 단점이 있는 발열체는?

1
탄화규소 발열체
2
산화물 발열체
3
순금속 발열체
4
규화 몰리브덴 발열체

4. 반도체 소자 중 게이트에 부(－)의 신호를 줄 때 소호되는 소자는?

1
UJT
2
GTO
3
TRIAC
4
SCR

5. 적분시간 1[sec], 비례감도가 2인 비례적분 동작을 하는 제어계가 있다. 이 제어계에 동작신호 Z(t)＝t를 주었을 때 조작량은? (단, t＝0일 때 조작량 y(t)의 값은 0으로 한다.)

1
t2＋2t
2
t2＋4t
3
t2＋5t
4
t2＋6t

6. 조명기구를 일정한 높이 및 간격으로 배치하여 방 전체의 조도를 균일하게 조명하는 조명방식은?

1
국부조명
2
직접조명
3
전반조명
4
간접조명

7. 발광 현상에서 복사에 관한 법칙이 아닌 것은?

1
스테판-볼츠만의 법칙
2
빈의 변위 법칙
3
입사각의 코사인 법칙
4
플랑크의 법칙

8. 완전 확산면의 광속 발산도가 2000[rlx]일 때 휘도는 약 몇 [cd/㎠]인가?

1
0.2
2
0.064
3
0.682
4
637

9. 양수량 5[㎥/min], 총양정 10[m]인 양수용 펌프 전동기의 용량[㎾]은 약 얼마인가? (단, 펌프 효율 ɳ＝85%, 설계상 여유계수 K＝1.1이다.)

1
9.01
2
10.56
3
16.60
4
17.66

10. 저항 용접에 속하지 않는 것은?

1
맞대기 저항용접
2
아크용접
3
불꽃용접
4
점용접

11. 급전선의 급전 분기장치의 설치방식이 아닌 것은?

1
스팬선식
2
암식
3
커티너리식
4
브래킷식

12. 백열전구의 동정 곡선은 다음 중 어느 것을 결정하는 중요한 요소가 되는가?

1
전류, 광속, 전압, 시간
2
전류, 광속, 효율, 시간
3
광속, 휘도, 전압, 시간
4
광속, 휘도, 효율, 시간

13. 용량 600[W]의 전기풍로의 전열선의 길이를 5[%] 적게 하면 소비전력은 약 몇 [W]인가?

1
540
2
570
3
630
4
660

14. 다음 중 고압 아크로와 관계없는 것은?

1
센헬로
2
포오링로
3
페로알로이로
4
비란게란드 아이데로

15. 전기화학에서 양이온이 되는 것은?

1
H2
2
SO4
3
NO3
4
OH

16. 전기 도금을 계속하여 두꺼운 금속층을 만든 후 원형을 떼어서 그대로 복제하는 방법을 무엇이라 하는가?

1
전기도금
2
전주
3
전해정련
4
전해연마

17. 반지름이 1500[m]인 곡선궤도를 시속 120[km/h]인 열차가 주행하기 위한 고도[㎜]는 약 얼마인가? (단, 궤간은 1435[㎜]이다.)

1
25.4
2
51.5
3
84.0
4
108.5

18. SCR을 역병렬로 접속한 결과 같은 특성의 소자는?

1
TRIAC
2
GTO
3
SCS
4
SSS

19. rate 동작 이라고도 하며 제어 오차가 검출될 때 오차가 변화하는 속도에 비례하여 조작량을 가감하도록 하는 동작은?

1
미분동작
2
비례적분동작
3
적분동작
4
비례동작

20. 백열전구에서 필라멘트 재료의 구비조건에 대하여 설명한 내용 중 틀린 것은?

1
점화온도에서 주위와 화합하지 않을 것
2
융해점이 높을 것
3
선팽창 계수가 적을 것
4
고유 저항이 적을 것

전력공학

21. 선간거리가 2D[m]이고, 선로 도선의 지름이 d[m]인 선로의 정전용량은 몇 [㎌/㎞]인가?

1
(0.02413) / ((log_10 4D / d))
2
(0.02413) / ((log_10 2D / d))
3
(0.02413) / ((log_10 D / d))
4
(0.2413) / ((log_10 4D / d))

22. 200V, 10kVA인 3상 유도전동기가 있다. 어느 날의 부하실적은 1일의 사용전력량 72kWh, 1일의 최대전력이 9kW, 최대부하일 때의 전류가 35A이었다. 1일의 부하율과 최대공급전력일 때의 역률은 몇 [%]인가?

1
부하율 : 31.3, 역률 : 74.2
2
부하율 : 33.3, 역률 : 74.2
3
부하율 : 31.3, 역률 : 82.5
4
부하율 : 33.3, 역률 : 82.5

23. 배전선로의 전기방식 중 전선의 중량(전선비용)이 가장 적게 소요되는 전기방식은? (단, 배전전압, 거리, 전력 및 선로손실 등은 같다고 한다.)

1
단상 2선식
2
단상 3선식
3
3상 3선식
4
3상 4선식

24. 가공 송전선에 사용되는 애자 1연 중 전압부담이 최대인 애자는?

1
철탑에 제일 가까운 애자
2
전선에 제일 가까운 애자
3
중앙에 있는 애자
4
철탑과 애자 1연 중앙의 그 중간에 있는 애자

25. 철탑의 탑각 접지저항이 커지면 가장 크게 우려되는 문제점은?

1
역섬락 발생
2
코로나 증가
3
정전유도
4
차폐각 증가

26. 직접접지방식에 대한 설명 중 옳지 않은 것은?

1
이상전압 발생의 우려가 거의 없다.
2
계통의 절연수준이 낮아지므로 경제적이다.
3
변압기의 단절연이 가능하다.
4
보호계전기가 신속히 작동하므로 과도안정도가 좋다.

27. 전압 3300/105-0-105[V]의 단상 3선식 변압기에 60A, 60% 및 50A, 80%의 불평형, 늦은 역률 부하를 걸었을 때 총 유효전력은 약 몇 [kW]인가?

1
5
2
8
3
11
4
14

28. 자가용 변전소의 1차측 차단기의 용량을 결정할 때 가장 밀접한 관계가 있는 것은?

1
부하설비 용량
2
공급측의 전기설비용량
3
부하의 부하율
4
수전계약 용량

29. 소호각(arcing horn)의 사용 목적은?

1
클램프의 보호
2
전선의 진동방지
3
애자의 보호
4
이상전압의 발생 방지

30. 단상 교류회로에 3150/210V 의 승압기를 80kW, 역률 0.8인 부하에 접속하여 전압을 상승시키는 경우 약 몇 [kVA]의 승압기를 사용하여야 적당한가? (단, 전원전압은 2900V이다.)

1
3.6[kVA]
2
5.5[kVA]
3
6.8[kVA]
4
10[kVA]

31. 차단기의 정격차단 시간의 표준이 아닌 것은?

1
3Hz
2
5Hz
3
8Hz
4
10Hz

32. 전선의 손실계수 H와 부하율 F와의 관계는?

1
0≤F2≤H≤F≤1
2
0≤H2≤F≤H≤1
3
0≤H≤F2≤F≤1
4
0≤F≤H2≤H≤1

33. 저항 10[Ω], 리액턴스 15[Ω]인 3상 송전선로가 있다. 수전단전압 60[kV], 부하역률 0.8[lag], 전류 100A라 할 때 송전단 전압은?

1
약 33[kV]
2
약 42[kV]
3
약 58[kV]
4
약 63[kV]

34. 다음 설명 중 옳지 않은 것은?

1
직류송전에서는 무효전력을 보낼 수 없다.
2
선로의 정상 및 역상임피던스는 같다.
3
계통을 연계하면 통신선에 대한 유도장해가 감소된다.
4
장간애자는 2련 또는 3련으로 사용할 수 있다.

35. 발전소 원동기로 이용되는 가스터빈의 특징을 증기터빈과 내연기관에 비교하였을 때 옳은 것은?

1
평균효율이 증기터빈에 비하여 대단히 낮다.
2
기동시간이 짧고 조작이 간단하므로 첨두부하 발전에 적당하다
3
냉각수가 비교적 많이 든다.
4
설비가 복잡하며, 건설비 및 유지비가 많고 보수가 어렵다.

36. 연가를 하는 주된 목적으로 옳은 것은?

1
선로정수의 평형
2
유도뢰의 방지
3
계전기의 확실한 동작의 확보
4
전선의 절약

37. 선로의 커패시턴스와 무관한 것은?

1
중성점 잔류전압
2
발전기 자기여자현상
3
개폐서지
4
전자유도

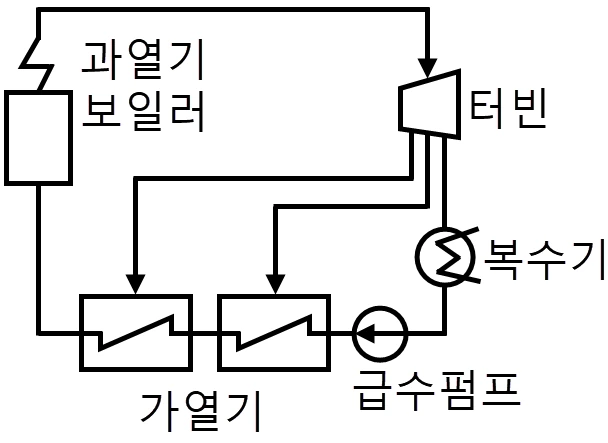

38. 그림과 같은 열사이클의 명칭은?

1
랭킨사이클
2
재생사이클
3
재열사이클
4
재생재열사이클

39. 저수지의 이용 수심이 클 때 사용하면 유리한 조압수조는?

1
차동조압수조
2
단동조압수조
3
수실조압수조
4
제수공조압수조

40. 3상3선식 선로에서 각 선의 대지정전용량이 Cs[F] 선간정전용량이 Cm[F]일 때, 1선의 작용정전용량은 몇 [F]인가?

1
2Cs＋Cm
2
Cs＋2Cm
3
3Cs＋Cm
4
Cs＋3Cm

전기기기

41. 유도 전동기의 회전력 발생 요소 중 제곱에 비례하는 요소는?

1
슬립
2
2차 권선저항
3
2차 임피던스
4
2차 기전력

42. 직류분권 발전기의 무부하 포화곡선이 (V= 940i) / (33+fs) 이고, if는 계자전류[A], V는 무부하 전압[V]으로 주어질 때 계자 회로의 저항이 20[Ω]이면 몇 [V]의 전압이 유기 되는가?

1
140
2
160
3
280
4
300

43. 동기 전동기의 자기동법에서 계자권선을 단락하는 이유는?

1
고전압이 유도된다.
2
전기자 반작용을 방지한다.
3
기동권선으로 이용한다.
4
기동이 쉽다.

44. 단상 전파 정류회로에서 교류전압 v＝628sin315t[V], 부하저항 20[Ω]일 때 직류측 전압의 평균값은?

1
약 200
2
약 400
3
약 600
4
약 800

45. 직류기에서 양호한 정류를 얻는 조건이 아닌 것은?

1
정류 주기를 크게 한다.
2
전기자 코일의 인덕턴스를 작게 한다.
3
평균 리액턴스 전압을 브러시 접촉면 전압 강하보다 크게 한다.
4
브러시의 접촉 저항을 크게 한다.

46. 3상 유도전동기의 특성 중 비례추이를 할 수 없는 것은?

1
동기속도
2
2차 전류
3
1차 전류
4
역률

47. 직류발전기의 정류시간에 비례하는 요소를 바르게 나타낸 것은? (단, b : 브러시의 두께[㎜], δ : 정류자편사이의 두께[㎜], vc : 정류자의 주변속도이다.)

1
vc－δ
2
b－δ
3
δ－b
4
b＋δ

48. 직류 분권 전동기 운전 중 계자 권선의 저항이 증가할 때 회전속도는?

1
일정하다.
2
감소한다.
3
증가한다.
4
관계없다.

49. ∆결선 변압기의 한 대가 고장으로 제거되어 V결선으로 공급할 때 공급할 수 있는 전력은 고장 전 전력에 대하여 몇 %인가?

1
57.7
2
66.7
3
75.0
4
86.6

50. 부흐홀쯔 계전기는 주로 어느 기기를 보호하는데 사용하는가?

1
변압기
2
발전기
3
동기전동기
4
회전변류기

51. 다음 중 변압기의 절연내력 시험법이 아닌 것은?

1
단락시험
2
가압시험
3
오일의 절연파괴전압 시험
4
충격전압시험

52. 22[kW] 3상 유도전동기 1대를 운전하기 위하여 2대의 단상변압기를 사용한다. 이 변압기의 용량은? (단, 피상효율은 0.75이다.)

1
29.3[kVA]
2
16.9[kVA]
3
12.4[kVA]
4
9.78[kVA]

53. 전기자 반작용이 직류발전기에 영향을 주는 것을 설명한 것으로 틀린 것은?

1
전기자 중성축을 이동시킨다.
2
자속을 감소시켜 부하 시 전압강하의 원인이 된다.
3
정류자 편간전압이 불균일하게 되어 섬락의 원인이 된다.
4
전류의 파형은 찌그러지나 출력에는 변화가 없다.

54. 3150/210[V] 5[kVA]의 단상변압기가 있다. 2차를 개방하고 정격 1차 전압을 가할 때의 입력은 60[W], 2차를 단락하고 여기에 정격 1차 전류가 흐르도록 1차측에 저전압을 가했을 때의 입력은 120[W]이었다. 역률 100%에서의 전부하 효율[%]은?

1
약 96.5
2
약 95.5
3
약 86.5
4
약 70.7

55. 200[kVA]의 단상변압기가 있다. 철손이 1.6[kW]이고, 전부하 동손이 2.4[kW]이다. 변압기의 역률이 0.8일 때 전부하시의 효율 [%]은 약 얼마인가?

1
96.6
2
97.6
3
98.6
4
99.6

56. 동기 발전기의 전기자 권선을 분포권으로 하는 이유는 다음 중 어느 것인가?

1
권선의 누설 리액턴스가 증가한다.
2
분포권은 집중권에 비하여 합성 유기기전력이 증가한다.
3
기전력의 고조파가 감소하여 파형이 좋아진다.
4
난조를 방지한다.

57. 병렬 운전을 하고 있는 2대의 3상 동기 발전기 사이에 무효 순환전류가 흐르는 경우는?

1
여자 전류의 변화
2
부하의 증가
3
부하의 감소
4
원동기의 출력변화

58. 동기 전동기의 공급전압, 주파수 및 부하를 일정하게 유지하고 여자전류만을 변화시키면?

1
출력이 변화한다.
2
토크가 변화한다.
3
각속도가 변화한다.
4
부하각이 변화한다.

59. 50[Hz] 12극의 3상 유도 전동기가 정격 전압으로 정격출력 10[HP]를 발생하며 회전하고 있다. 이때의 회전수는 약 몇 [rpm]인가? (단, 회전자 동손은 350[W], 회전자 입력은 출력과 회전자 동손과의 합이다.)

1
468
2
478
3
485
4
500

60. 단상 반발전동기의 종류가 아닌 것은?

1
아트킨손형
2
톰슨형
3
테리형
4
유도자형

회로이론

61. 교류회로에서 역률이란 무엇인가?

1
전압과 전류의 위상차의 정현
2
전압과 전류의 위상차의 여현
3
임피던스와 리액턴스의 위상차의 여현
4
임피던스와 저항의 위상차의 정

62. 그림과 같은 T회로에서 임피던스 정수는 각각 얼마인가?

1
Z11=5[Ω], Z21=3[Ω], Z22=7[Ω], Z12=3[Ω]
2
Z11=7[Ω], Z21=5[Ω], Z22=3[Ω], Z12=5[Ω]
3
Z11=3[Ω], Z21=7[Ω], Z22=3[Ω], Z12=5[Ω]
4
Z11=5[Ω], Z21=7[Ω], Z22=3[Ω], Z12=7[Ω]

63. 상호인덕턴스 100[mH]인 회로의 1차 코일에 3[A]의 전류가 0.3초 동안에 18[A]로 변화할 때 2차 유도기전력[V]은?

1
5
2
6
3
7
4
8

64. 1상의 임피던스 Zp＝12＋j9[Ω]인 평형 ∆부하에 평형 3상전압 208[V]가 인가되어 있다. 이 회로의 피상전력[VA]은 약 얼마인가?

1
8653
2
7640
3
6672
4
5340

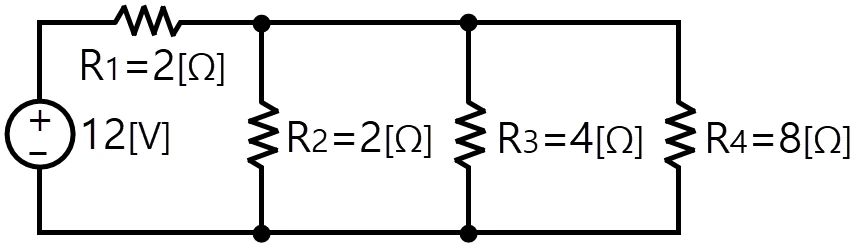

65. 그림과 같은 회로에서 저항 R4에 소비되는 전력은 약 몇 [W]인가?

1
2.38
2
4.76
3
9.52
4
29.2

66. 그림과 같은 비정현파의 실효값[V]은?

1
46.90
2
51.61
3
59.04
4
80

67. 그림과 같은 파형의 파고율은 얼마인가?

1
1
2
1.414
3
1.732
4
2.499

68. 그림과 같이 R-C회로에서 입력을 ei(t)[V], 출력을 e0(t)[V]라 할 때의 전달함수는? (단, T＝RC이다)

1
(1) / (Ts+1)
2
(1) / (Ts+2)
3
(2) / (Ts+3)
4
(1) / (Ts+3)

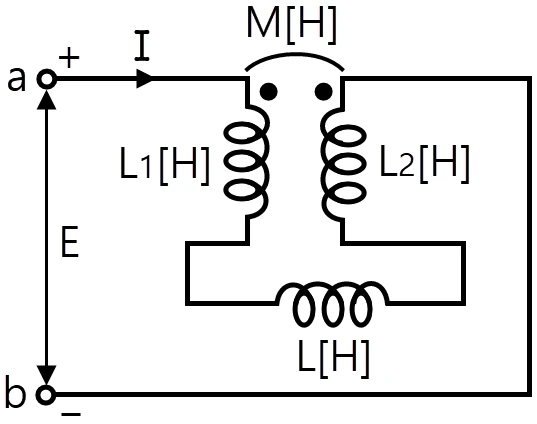

69. 회로에서 a, b 간의 합성인덕턴스 L0[H]의 값은? (단, M[H]은 L1, L2 코일사이의 상호인덕턴스이다)

1
L1＋L2＋L
2
L1＋L2－2M＋L
3
L1＋L2＋2M＋L
4
L1＋L2－M＋L

70. 그림과 같이 L형 회로의 영상임피던스 Z02를 구하면?

1
\(\sqrt{\frac{Z_1Z_2}{1+\frac{Z_1}{4Z_2}}}\)
2
\(\sqrt{Z_1Z_2\left(1+\frac{Z_1}{4Z_2}\right)}\)
3
\(\sqrt{\frac{Z_1}{4Z_2}}\)
4
\(\sqrt{1+\frac{Z_1}{4Z_2}}\)

71. I＝2t2＋8t[A]로 표시되는 전류를 도선에 3[sec] 동안 흘렸을 때 통과한 전 전기량은 몇 [C]인가?

1
18
2
48
3
54
4
61

72. 자계 코일의 권수 N＝1000, 코일의 내부저항 R[Ω]으로 전류 I＝10[A]를 통했을 때의 자속 ø＝2×10-2[Wb]이다. 이때 이 회로의 시정수가 0.1[s]라면 저항 R은 몇 [Ω]인가?

1
0.2
2
1/20
3
2
4
20

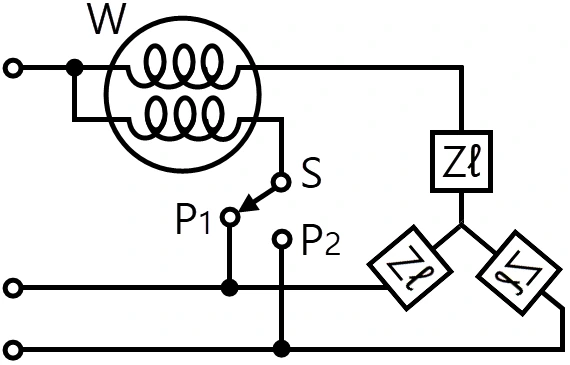

73. 그림과 같이 단상 전력계법을 이용하여 스위치를 P1에 연결하여 측정하였더니 300[W]이고, 스위치를 P2에 연결하여 측정하였더니 600[W]이었다. 이 3상 부하의 역률은?

1
0.577
2
0.637
3
0.707
4
0.866

74. f(t)＝u(t－a)－u(t－b)식으로 표시되는 4각파의 라플라스 변환은?

1
(1) / (s (e^-as - e^-bs ))
2
(1) / (s (e^as + e^bs ))
3
(1) / (s^2 (e^-as - e^-bs ))
4
(1) / (s^2 (e^as + e^bs ))

75. 대칭 좌표법에 관한 설명 중 잘못된 것은?

1
대칭 좌표법은 일반적인 비대칭 3상 교류회로의 계산에도 이용된다.
2
대칭 3상 전압의 영상분과 역상분은 0이고, 정상분만 남는다.
3
비대칭 3상 교류회로는 영상분, 역상분 및 정상분의 3성분으로 해석한다.
4
비대칭 3상 회로의 접지식 회로에는 영상분이 존재하지 않는다.

76. 그림과 같은 궤환 회로의 종합 전달함수는?

1
(1) / (G_1 + 1 / G_2)
2
(G₁) / ((1 - G₁ G₂))
3
(G₁) / ((1 + G₁ G₂))
4
(G₁ G₂) / (1 + G₁ G₂)

77. 20[kVA] 변압기 2대로 공급할 수 있는 최대 3상 전력[kVA]은?

1
20
2
17.3
3
24.64
4
34.64

78. \(e_1=30\sqrt2\sin\omega t\)[V], \(e_2=40\sqrt2\cos(\omega t-\frac{\pi}{6})\)[V]일 때 \(e_1+e_2\)의 실효값은 몇 [V]인가?

1
50
2
70
3
\(10\sqrt7\)
4
\(10\sqrt{37}\)

79. 그림에서 절점 B의 전위[V]는?

1
130
2
110
3
100
4
90

80. 한 상의 직렬임피던스가 R＝6[Ω], XL＝8[Ω]인 ∆결선 평형부하가 있다. 여기에 선간전압 100[V]인 대칭 3상 교류전압을 가하면 선전류는 몇 [A]인가?

1
(10 √3) / 3
2
3 √3
3
4
10 √3

전기설비기술기준 및 판단기준

81. 발전기, 변압기, 조상기, 계기용변성기, 모선 또는 이를 지지하는 애자는 어떤 전류에 의하여 생기는 기계적 충격에 견디는 것이어야 하는가?

1
지상전류
2
유도전류
3
충전전류
4
단락전류

82. 아파트 세대 욕실에 “비데용 콘센트”를 시설하고자 한다. 다음의 시설방법 중 적합하지 않는 것은?

1
콘센트를 시설하는 경우에는 인체감전보호용 누전차단기로 보호된 전로에 접속할 것
2
습기가 많은 곳에 시설하는 배선기구는 방습장치를 시설할 것
3
저압용 콘센트는 접지극이 없는 것을 사용할 것
4
충전부분이 노출되지 않을 것

83. 고저압의 혼촉에 의한 위험을 방지하기 위하여 저압측 중성점에 제2종 접지공사를 변압기의 시설장소마다 시행하여야 한다. 그러나 토지의 상황에 따라 규정의 접지저항값을 얻기 어려운 경우에는 변압기의 시설장소로부터 몇 [m]까지 떼어서 시설할 수 있는가?

1
75
2
100
3
200
4
300

84. 고압 옥상 전선로의 전선이 다른 시설물과 접근하거나 교차하는 경우에는 고압 옥상 전선로의 전선과 이들 사이의 이격거리는 몇 [㎝] 이상이어야 하는가?

1
30
2
40
3
50
4
60

85. 특고압 가공전선로의 지지물로서 직선형 철탑을 연속하여 사용하는 부분에는 몇 기 이하마다 내장애자장치가 되어 있는 철탑 또는 이와 동등 이상의 강도를 가지는 철탑 1기를 시설하여야 하는가?

1
5
2
10
3
15
4
20

86. 사용전압이 170kV을 초과하는 특고압 가공전선로를 시가지에 시설하는 경우 전선의 단면적은 몇 [㎟] 이상의 강심알루미늄 또는 이와 동등 이상의 인장강도 및 내 아크 성능을 가지는 연선을 사용하여야 하는가?

1
22
2
55
3
150
4
240

87. 발전소 또는 변전소에 준하는 시설에 관한 내용 중 틀린 것은?

1
고압 가공전선과 금속제 울타리, 담 등이 교차하는 경우 금속제의 울타리, 담 등에는 제1종 접지를 하여야 한다.
2
상용전원으로 쓰이는 축전지에는 자동차단장치를 시설하지 않아야 한다.
3
발전기 또는 변전소의 특별고압 전로에는 보기 쉬운 곳에 상별 표시를 하여야 한다.
4
사용전압이 100kV 이상의 변압기를 설치하는 곳에는 절연유 유출 방지설비를 하여야 한다.

88. 최대사용전압이 23000V인 중성점 비접지식 전로의 절연내력 시험전압은 몇 [V]인가?

1
16560
2
21160
3
25300
4
28750

89. 접지공사에서 접지선을 지하 0.75m에서 지표상 2m까지의 부분을 보호하기 위한 보호물로 적합한 것은?

1
합성수지관
2
후강전선관
3
케이블 트레이
4
케이블 덕트

90. 방직공장의 구내 도로에 220V 조명등용 가공전선로를 시설하고자 한다. 전선로의 경간은 몇 [m] 이하이어야 하는가?

1
20
2
30
3
40
4
50

91. 고압 가공전선이 안테나와 접근상태로 시설되는 경우, 가공전선과 안테나와의 이격거리는 고압 가공전선으로 사용되는 전선이 케이블이 아니라면 몇 [㎝] 이상으로 이격시켜야 하는가?

1
60
2
80
3
100
4
120

92. 허용전류 60A인 옥내저압간선에 간선 보호용 과전류차단기가 시설되어 있다. 이 과전류차단기에 전동기 부하를 접속할 때 최대 몇 [A]까지 접속이 가능한가?

1
120
2
150
3
180
4
200

93. 345kV 변전소의 충전 부분에서 5.98m 거리에 울타리를 설치할 경우 울타리 최소 높이는 몇 [m]인가?

1
2.1
2
2.3
3
2.5
4
2.7

94. 내부깊이 150㎜ 이하의 사다리형 케이블 트레이 안에 다심 제어용 케이블만을 넣는 경우 혹은 이들 케이블을 함께 넣는 경우에는 모든 케이블의 단면적의 합계는 케이블트레이의 내부 단면적의 몇 % 이하로 하여야 하는가?

1
30
2
40
3
50
4
60

95. 저압 옥내배선의 사용전압이 220V인 출퇴표시등 회로를 금속관 공사에 의하여 시공하였다. 여기에 사용되는 배선은 지름 몇 [㎟] 이상의 연동선을 사용하여야 하는가?

1
1.5
2
2.0
3
5.0
4
5.5

96. 관·암거 기타 지중전선을 넣은 방호장치의 금속제 부분 및 지중전선의 피복으로 사용하는 금속체에는 제 몇 종 접지공사를 하여야 하는가? (단, 금속제 부분에는 케이블을 지지하는 금구류를 제외한다.)

1
제1종 접지공사
2
제2종 접지공사
3
제3종 접지공사
4
특별 제3종 접지공사

97. 저압 옥내배선을 금속관 공사에 의하여 시설하는 경우에 대한 설명 중 옳은 것은?

1
전선에 옥외용 비닐절연전선을 사용하여야 한다.
2
전선은 굵기에 관계없이 연선을 사용하여야 한다.
3
콘크리트에 매설하는 금속관 두께는 1.2㎜ 이상 이어야한다
4
옥내 배선의 사용 전압이 교류 600V 이하인 경우 관에는 제3종 접지공사를 하여야 한다.

98. 동일 지지물에 저압가공전선(다중접지된 중성선은 제외)과 고압가공전선을 시설하는 경우 저압 가공전선은?

1
고압 가공전선의 위로 하고 동일 완금류에 시설
2
고압 가공전선과 나란하게 하고 동일 완금류에 시설
3
고압 가공전선의 아래로 하고 별개의 완금류에 시설
4
고압 가공전선과 나란하게 하고 별개의 완금류에 시설

99. 가공 전선로의 지지물에 시설하는 지선의 설치기준으로 옳은 것은?

1
지선의 안전율은 1.2 이상일 것
2
연선을 사용할 경우에는 소선 3가닥 이상의 연선일 것
3
소선은 지름 1.2㎜ 이상인 금속선일 것
4
허용 인장하중의 최저는 2.15kN 으로 할 것

100. 전기부식방지를 위한 귀선의 시설방법에 해당되지 않는 것은?

1
귀선은 부극성으로 할 것
2
이음매 하나의 저항은 그 궤조의 길이 5m의 저항에 상당하는 값 이하인 것
3
특수한 곳을 제외하고 궤도는 길이 30m 이상이 되도록 연속하여 용접할 것
4
용접용 본드는 단면적 22㎟ 이상, 길이 60㎝ 이상의 연동 연선일 것

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

채점하기

hide

reset

타이머

전기공사산업기사 2011년 1회

채점 중입니다..

점수 0점 ( 0 / 0 )

소요 시간: O분O초

과목 명	문제수	맞춘문제	환산점수

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내 데이터 보호 안내 제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
