전기공사산업기사 2019년 2회

전기응용

1. 목표값이 시간에 따라 변화하지 않는 제어는?
  • 1
     정치제어
  • 2
     비율제어
  • 3
     추종제어
  • 4
     프로그램제어
2. 전력용 반도체 소자의 종류 중 스위칭 소자가 아닌 것은?
  • 1
     GTO
  • 2
     Diode
  • 3
     TRIAC
  • 4
     SSS
3. 20㎠의 면적에 0.5lm의 광속이 입사할 때 그 면의 조도(lx)는?
  • 1
     200
  • 2
     250
  • 3
     300
  • 4
     350
4. 전기철도에 적용하는 직류 직권전동기의 속도제어 방법이 아닌 것은?
  • 1
     저항제어
  • 2
     초퍼제어
  • 3
     VVVF 인버터 제어
  • 4
     사이리스터 위상제어
5. 최고 사용온도가 1100℃ 이고 고온강도가 크며 냉간가공이 용이한 고온용 발열체는?
  • 1
     니크롬 제1종
  • 2
     니크롬 제2종
  • 3
     철크롬 제1종
  • 4
     철크롬 제2종
6. 동의 원자량은 63.54 이고 원자가가 2라면 전기화학당량은 약 몇 mg/C인가?
  • 1
     0.229
  • 2
     0.329
  • 3
     0.429
  • 4
     0.529
7. 광속의 정의에 대한 설명으로 옳은 것은?
  • 1
     광원의 면 또는 발광면에서의 빛나는 정도
  • 2
     단위시간에 복사되는 에너지 양
  • 3
     복사 에너지를 눈으로 보아 빛으로 느끼는 크기로 나타낸 것
  • 4
     임의의 장소에서의 밝기를 나타내고, 밝음의 기준이 되는 것
8. 기전반응을 하는 화학 에너지를 전지 밖에서 연속적으로 공급하면 연속방전을 계속할 수 있는 전지는?
  • 1
     2차전지
  • 2
     물리전지
  • 3
     연료전지
  • 4
     생물전지
9. 반도체 소자 중 게이트－소스 간 전압으로 드레인 전류를 제어하는 전압제어 스위치로 스위칭속도가 빠른 소자는?
  • 1
     GTO
  • 2
     SCR
  • 3
     IGBT
  • 4
     MOSFET
10. 교번 자계 중에서 도전성 물질 내에 생기는 와류손과 히스테리시스손에 의한 가열 방식은?
  • 1
     저항가열
  • 2
     유도가열
  • 3
     유전가열
  • 4
     아크가열
11. 절대온도 T(K)인 흑체의 복사발산도(전방사에너지)는? (단, σ는 스테판-볼츠만의 상수이다.)
  • 1
     σT
  • 2
     σT1.6
  • 3
     σT2
  • 4
     σT4
12. 물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하는 것은?
  • 1
     서보기가
  • 2
     자동조정
  • 3
     프로그램 제어
  • 4
     프로세스 제어
13. 500W 의 전열기의 정격상태에서 1시간 사용할 때 발생하는 열량은 약 몇 kcal인가?
  • 1
     430
  • 2
     520
  • 3
     610
  • 4
     860
14. 동력 전달 효율이 78.4%인 권상기로 30t의 하중을 매분 4m의 속력으로 끌어 올리는 데 필요한 동력은 약 몇 ㎾인가?
  • 1
     14
  • 2
     18
  • 3
     21
  • 4
     25

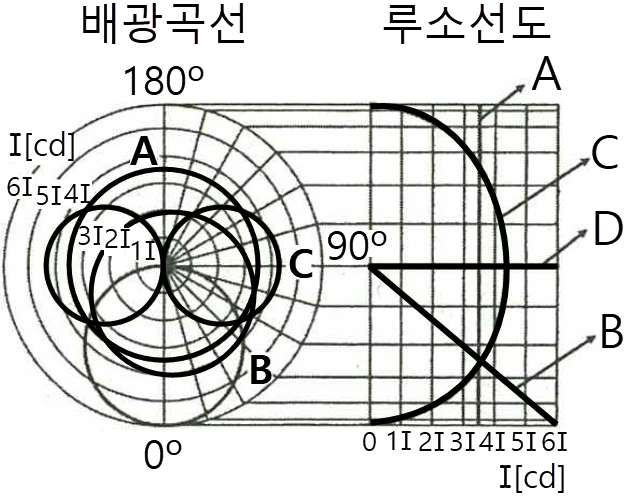

15. 그림과 같은 배광곡선과 루소선도에서 반사갓이 없는 형광등의 루소선도는 어느 것인가?
문제 이미지 1
  • 1
     A
  • 2
     B
  • 3
     C
  • 4
     D
16. 3상 유도전동기의 기동방식이 아닌 것은?
  • 1
     직입기동
  • 2
     Y-△기동
  • 3
     콘덴서기동
  • 4
     리액터기동
17. 백색 LED의 발광 원리가 아닌 것은?
  • 1
     GaN계 적색 LED와 청색 발광형광체를 조합한 형태
  • 2
     GaN계 청색 LED와 황색 발광형광체를 조합한 형태
  • 3
     GaN계 자외선 LED와 적·녹·청색 발광의 혼합형광체를 조합한 형태
  • 4
     3색(적·녹·청)의 개별 LED 칩을 1개의 패키지 안에 조합한 멀티칩 형태
18. 2개의 곡선반경 중심이 선로에 대해 서로 반대 측에 위치하는 선로 곡선은?
  • 1
     단심곡선
  • 2
     복심곡선
  • 3
     반향곡선
  • 4
     완화곡선
19. 광속 5500lm인 광원에서 4㎡의 투명 유리를 일정 방향으로 조사(照射)하는 경우 그 유리 뒷면의 광속라산도 R(rlx) 및 휘도 B(nt)는 약 얼마인가? (단, 투명 유리의 투과율은 80%이다.)
  • 1
     R＝550, B＝175
  • 2
     R＝1100, B＝350
  • 3
     R＝2200, B＝700
  • 4
     R＝4400, B＝1400
20. 전기로에 사용되는 전극재료의 구비조건이 아닌 것은?
  • 1
     열전도율이 클 것
  • 2
     전기전도율이 클 것
  • 3
     고온에 견디며 기계적 강도가 클 것
  • 4
     피열물과 화학작용을 일으키지 않을 것

전력공학

21. 최대 수용전력의 합계와 합성 최대 수용전력의 비를 나타내는 계수는?
  • 1
     부하율
  • 2
     수용률
  • 3
     부등률
  • 4
     보상률
22. 가공지선을 설치하는 주된 목적은?
  • 1
     뇌해 방지
  • 2
     전선의 진동 방지
  • 3
     철탑의 강도 보강
  • 4
     코로나의 발생 방지
23. 3상 3선식 3각형 배치의 송전선로에 있어서 각 선의 대지 정전용량이 0.5038 ㎌이고, 선간 정전용량이 0.1237 ㎌일 때 1선의 작용 정전용량은 약 몇 ㎌인가?
  • 1
     0.6275
  • 2
     0.8749
  • 3
     0.9164
  • 4
     0.9755
24. 주파수 60 Hz, 정전용량 ㎌의 콘덴서를 △결선해서 3상 전압 20000V를 가했을 때의 충전용량은 몇 kVA인가?
  • 1
     12
  • 2
     24
  • 3
     48
  • 4
     50
25. 지상 역률 80%, 10000kVA의 부하를 가진 변전소에 6000kVA의 콘덴서를 설치하여 역률을 개선하면 변압기에 걸리는 부하(kVA)는 콘덴서 설치 전의 몇 %로 되는가?
  • 1
     60
  • 2
     75
  • 3
     80
  • 4
     85

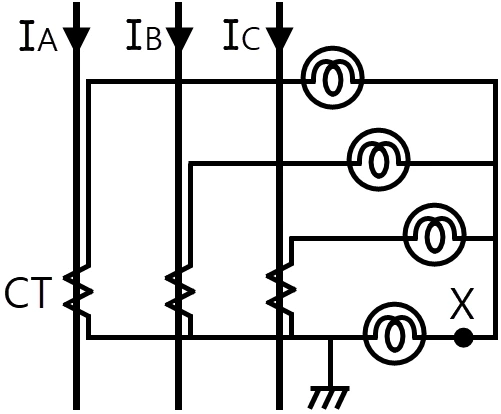

26. 그림에서 X부분에 흐르는 전류는 어떤 전류인가?
문제 이미지 3
  • 1
     b상 전류
  • 2
     정상전류
  • 3
     역상전류
  • 4
     영상전류
27. 연가를 하는 주된 목적은?
  • 1
     미관상 필요
  • 2
     전압강하 방지
  • 3
     선로정수의 평형
  • 4
     전선로의 비틀림 방지
28. 증기의 엔탈피(Enthalpy)란?
  • 1
     증기 1㎏의 잠열
  • 2
     증기 1㎏의 기화 열량
  • 3
     증기 1㎏의 보유 열량
  • 4
     증기 1㎏의 증발열을 그 온도로 나눈 것
29. 지름 5㎜의 경동선을 간격 1m로 정삼각형 배치를 한 가공전선 1선의 작용 인덕턴스는 약 몇 mH/km인가? (단, 송전선은 평형 3상 회로)
  • 1
     1.13
  • 2
     1.25
  • 3
     1.42
  • 4
     1.55
30. 차단기의 정격차단시간을 설명한 것으로 옳은 것은?
  • 1
     계기용변성기로부터 고장전류를 감지한 후 계전기가 동작할 때까지의 시간
  • 2
     차단기가 트립 지령을 받고 트립 장치가 동작하여 전류차단을 완료할 때까지의 시간
  • 3
     차단기의 개극(발호)부터 이동행정 종료 시까지의 시간
  • 4
     차단기 가동접촉자 시동부터 아크 소호가 완료될 때까지의 시간
31. 직류송전방식의 장점은?
  • 1
     역률이 항상 1이다.
  • 2
     회전자계를 얻을 수 있다.
  • 3
     전력변환장치가 필요하다.
  • 4
     전압의 승압, 강압이 용이하다.
32. 보호 계전 방식의 구비 조건이 아닌 것은?
  • 1
     여자돌입전류에 동작할 것
  • 2
     고장 구간의 선택 차단을 신속 정확하게 할 수 있을 것
  • 3
     과도 안정도를 유지하는 데 필요한 한도 내의 동작 시한을 가질 것
  • 4
     적절한 후비 보호 능력일 있을 것
33. 345kV 송전계통의 절연협조에서 충격절연내력의 크기순으로 나열한 것은?
  • 1
     선로애자＞차단기＞변압기＞피뢰기
  • 2
     선로애자＞변압기＞차단기＞피뢰기
  • 3
     변압기＞차단기＞선로애자＞피뢰기
  • 4
     변압기＞선로애자＞차단기＞피뢰기
34. 변압기의 보호방식에서 차동계전기는 무엇에 의하여 동작하는가?
  • 1
     1, 2차 전류의 차로 동작한다.
  • 2
     전압과 전류의 배수 차로 동작한다.
  • 3
     정상전류와 역상전류의 차로 동작한다.
  • 4
     정상전류와 영상전류의 차로 동작한다.
35. 저압뱅킹 배전방식에서 저전압 측의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상은?
  • 1
     아킹(Arcing)
  • 2
     플리커(Flicker)
  • 3
     밸런서(Balancer)
  • 4
     캐스케이딩(Cascading)
36. 전선에서 전류의 밀도가 도선의 중심으로 들어갈수록 작아지는 현상은?
  • 1
     표피효과
  • 2
     근접효과
  • 3
     접지효과
  • 4
     페란티효과
37. 화력발전소의 기본 사이클이다. 그 순서로 옳은 것은?
  • 1
     급수펌프→과열기→터빈→보일러→복수기→급수펌프
  • 2
     급수펌프→보일러→과열기→터빈→복수기→급수펌프
  • 3
     보일러→급수펌프→과열기→복수기→급수펌프→보일러
  • 4
     보일러→과열기→복수기→터빈→급수펌프→축열기→과열기
38. 송전계통의 안정도를 증진시키는 방법은?
  • 1
     중간 조상설비를 설치한다.
  • 2
     조속기의 동작을 느리게 한다.
  • 3
     계통의 연계는 하지 않도록 한다.
  • 4
     발전기나 변압기의 직렬 리액턴스를 가능한 크게 한다.
39. 보일러 절탄기(economizer)의 용도는?
  • 1
     증기를 과열한다.
  • 2
     공기를 예열한다.
  • 3
     석탄을 건조한다.
  • 4
     보일러 급수를 예열한다.
40. 송전선로의 후비 보호 계전 방식의 설명으로 틀린 것은?
  • 1
     주 보호 계전기가 그 어떤 이유로 정지해 있는 구간의 사고를 보호한다.
  • 2
     주 보호 계전기에 결함이 있어 정상 동작을 할 수 없는 상태에 있는 구간 사고를 보호한다.
  • 3
     차단기 사고 등 주 보호 계전기로 보호할 수 없는 장소의 사고를 보호한다.
  • 4
     후비 보호 계전기의 정정값은 주 보호 계전기와 동일하다.

전기기기

41. 누설 변압기에 필요한 특성은 무엇인가?
  • 1
     수하특성
  • 2
     정전압특성
  • 3
     고저항특성
  • 4
     고임피던스특성

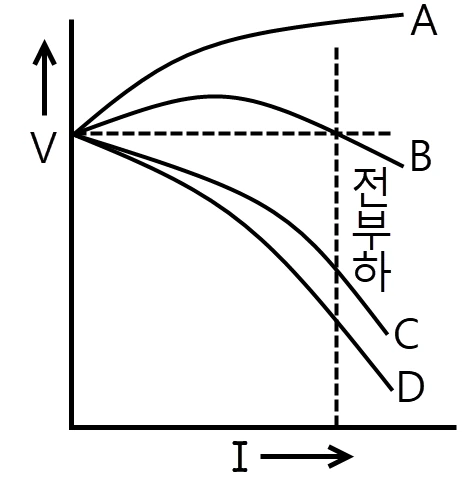

42. 그림은 복권발전기의 외부특성곡선이다. 이 중 과복권을 나타내는 곡선은?
문제 이미지 4
  • 1
     A
  • 2
     B
  • 3
     C
  • 4
     D
43. 직류 분권발전기가 운전 중 단락이 발생하면 나타나는 현상으로 옳은 것은?
  • 1
     과전압이 발생한다.
  • 2
     계자저항선이 확립된다.
  • 3
     큰 단락전류로 소손된다.
  • 4
     작은 단락전류가 흐른다.
44. 동기발전기의 단락시험, 무부하시험에서 구할 수 없는 것은?
  • 1
     철손
  • 2
     단락비
  • 3
     동기리액턴스
  • 4
     전기자 반작용
45. 단락비가 큰 동기발전기에 대한 설명 중 틀린 것은?
  • 1
     효율이 나쁘다.
  • 2
     계자전류가 크다.
  • 3
     전압변동률이 크다.
  • 4
     안정도가 선로 충전용량이 크다.
46. 직류 직권전동기의 속도제어의 사용되는 기기는?
  • 1
     초퍼
  • 2
     인버터
  • 3
     듀얼 컨버터
  • 4
     사이클로 컨버터
47. 동기발전기의 권선을 분포권으로 하면?
  • 1
     난조를 방지한다.
  • 2
     파형이 좋아진다.
  • 3
     권선의 리액턴스가 커진다.
  • 4
     집중권에 비하여 합성 유도 기전력이 높아진다.

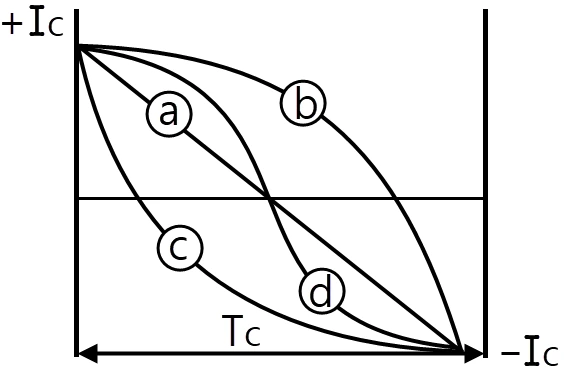

48. 다음은 직류 발전기의 정류곡선이다. 이 중에서 정류 말기에 정류의 상태가 좋지 않은 것은?
문제 이미지 5
  • 1
     ⓐ
  • 2
     ⓑ
  • 3
     ⓒ
  • 4
     ⓓ
49. 권선형 유도전동기의 저항제어법의 장점은?
  • 1
     부하에 대한 속도변동이 크다.
  • 2
     역률이 좋고, 운전효율이 양호하다.
  • 3
     구조가 간단하며, 제어조작이 용이하다.
  • 4
     전부하로 장시간 운전하여도 온도 상승이 적다.
50. 직류전압의 맥동률이 가장 작은 정류회로는? (단, 저항부하를 사용한 경우이다.)
  • 1
     단상전파
  • 2
     단상반파
  • 3
     3상반파
  • 4
     3상전파
51. 단상변압기 3대를 이용하여 △-△ 결선하는 경우에 대한 설명으로 틀린 것은?
  • 1
     중성점을 접지할 수 없다.
  • 2
     Y-Y 결선에 비해 상전압이 선간전압의 배이므로 절연이 용이하다.
  • 3
     3대 중 1대에서 고장이 발생하여도 나머지 2대로 V결선하여 운전을 계속할 수 있다.
  • 4
     결선 내에 순환전류가 흐르나 외부에는 나타나지 않으므로 통신장애가 대한 염려가 없다.
52. 동기 주파수 변환기의 주파수 f1 및 f2 계통에 접속되는 양극을 P1, P2라 하면 다음 어떤 관계가 성립되는가?
  • 1
     \(\frac{f_1}{f_2}=\frac{P_1}{P_2}\)
  • 2
     \(\frac{f_1}{f_2}=\frac{P_2}{P_1}\)
  • 3
     \(f_2/f_1=P_1P_2\)
  • 4
     \(f_1f_2=P_1/P_2\)
53. 유도전동기에서 공간적으로 본 고정자에 의한 회전자계와 회전자에 의한 회전자계는?
  • 1
     항상 동상으로 회전한다.
  • 2
     슬립만큼의 위상각을 가지고 회전한다.
  • 3
     역률각만큼의 위상각을 가지고 회전한다.
  • 4
     항상 180°만큼의 위상각을 가지고 회전한다.
54. 어떤 변압기의 부하역률이 60%일 때 전압변동률이 최대라고 한다. 지금 이 변압기의 부하역률이 100%일 때 전압변동률을 측정했더니 3%였다. 이 변압기의 부하역률이 80%일 때 전압변동률은 몇 %인가?
  • 1
     2.4
  • 2
     3.6
  • 3
     4.8
  • 4
     5.0
55. 200V의 배전선 전압을 220V로 승압하여 30kVA의 부하에 전력을 공급하는 단권변압기가 있다. 이 단권변압기의 자기용량은 약 몇 kVA인가?
  • 1
     2.73
  • 2
     3.55
  • 3
     4.26
  • 4
     5.25
56. 권선형 유도전동기에서 비례추이를 할 수 없는 것은?
  • 1
     토크
  • 2
     출력
  • 3
     1차 전류
  • 4
     2차 전류
57. 6극 유도전동기의 고정자 슬롯(slot)홈 수가 36이라면 인접한 슬롯 사이의 전기각은?
  • 1
     30°
  • 2
     60°
  • 3
     120°
  • 4
     180°
58. 직류발전기에서 기하학적 중성축과 각도 \(\theta\)만큼 브러시의 위치가 이동되었을 때 감자기자력(AT/극)은? (단, \(K=\frac{I_aZ}{2Pa}\))
  • 1
     \(K\frac{\theta}{\pi}\)
  • 2
     \(K\frac{2\theta}{\pi}\)
  • 3
     \(K\frac{3\theta}{\pi}\)
  • 4
     \(K\frac{4\theta}{\pi}\)
59. 직류전동기의 속도제어 방법에서 광범위한 속도제어가 가능하며, 운전효율이 가장 좋은 방법은?
  • 1
     계자제어
  • 2
     전압제어
  • 3
     직렬 저항제어
  • 4
     병렬 저항제어
60. 자극수 4, 전기자 도체수 50, 전기자저항 0.1Ω의 증권 타여자전동기가 있다. 정격전압 105V, 정격전류 50A로 운전하던 것을 전압 106V 및 계자회로를 일정히 하고 무부하로 운전했을 때 전기자전류가 10A 이라면 속도변동률(%)은? (단, 매극의 자속은 0.05 Wb 라 한다.)
  • 1
     3
  • 2
     5
  • 3
     6
  • 4
     8

회로이론

61. a-b 단자의 전압이 50∠0°(V), a－b단자에서 본 능동 회로망(N)의 임피던스가 Z＝6＋j8(Ω)일 때, a－b 단자에 임피던스 Z′＝2－j2(Ω)를 집속하면 이 임피던스에 흐르는 전류(A)는?
문제 이미지 6
  • 1
     3－j4
  • 2
     3＋j4
  • 3
     4－j3
  • 4
     4＋j3
62. 그림과 같은 회로의 전압 전달함수 G(s)는?
문제 이미지 7
  • 1
     \(\frac{RC}{s+\frac{1}{RC}}\)
  • 2
     \(\frac{RC}{s+RC}\)
  • 3
     \(\frac{RC}{RCs+1}\)
  • 4
     \(\frac{1}{RCs+1}\)
63. 그림의 회로에서 전류 I는 약 몇 A인가? (단, 저항의 단위는 Ω이다.)
문제 이미지 8
  • 1
     1.125
  • 2
     1.29
  • 3
     6
  • 4
     7
64. 의 주파수는 약 몇 Hz인가?
  • 1
     50
  • 2
     60
  • 3
     70
  • 4
     80
65. \(f(t)=e^{at}\)의 라플라스 변환은?
  • 1
     \(\frac{1}{s-a}\)
  • 2
     \(\frac{1}{s+a}\)
  • 3
     \(\frac{1}{s^2-a^2}\)
  • 4
     \(\frac{1}{s^2+a^2}\)
66. 로 표시되는 2단자 회로망은?
  • 1
     문제 이미지 9
  • 2
     문제 이미지 10
  • 3
     문제 이미지 11
  • 4
     문제 이미지 12
67. 구형파의 파형률(㉠)과 파고율(㉡)은?
  • 1
     ㉠ 1, ㉡ 0
  • 2
     ㉠ 1.11, ㉡ 1.414
  • 3
     ㉠ 1, ㉡ 1
  • 4
     ㉠ 1.57, ㉡ 2
68. RL 직렬회로에서 시정수의 값이 클수록 과도현상은 어떻게 되는가?
  • 1
     없어진다.
  • 2
     짧아진다.
  • 3
     길어진다.
  • 4
     변화가 없다.
69. 기본파의 60%인 제3고조파의 80%인 제5고자파를 포함하는 전압의 왜형률은?
  • 1
     0.3
  • 2
     1
  • 3
     5
  • 4
     10
70. e1＝6sinωt(V), e2＝4sin(ωt－60°)(V)일 때, e1－e2의 실효값(V)은?
  • 1
     ４
  • 2

  • 3
     (1) / (s-a)
  • 4
     (1) / (s+a)
71. RLC 직렬회로에서 R＝100Ω, L＝5mH, C＝2㎌일 때 이 회로는?
  • 1
     과제동이다.
  • 2
     무제동이다.
  • 3
     임계제동이다.
  • 4
     부족제동이다.

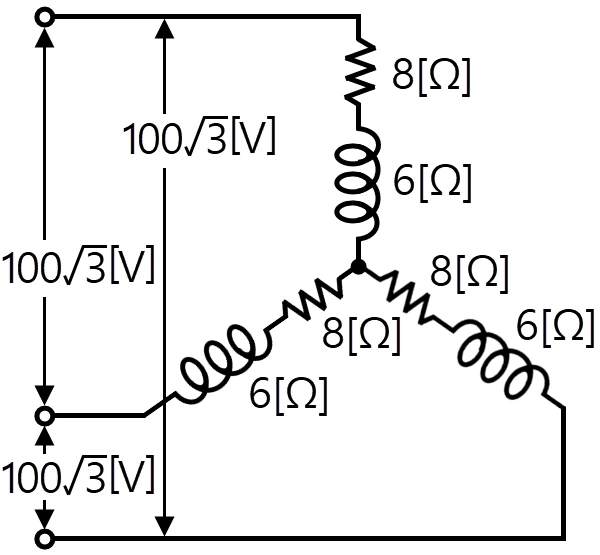

72. 그림과 같은 평형 3상 Y 결선에서 각 상이 8Ω의 저항과 6Ω의 리액턴스가 직렬로 연결된 부하에 선간전압 100 √3 (V)가 공급되었다. 이때 선전류는 몇 A인가?
문제 이미지 14
  • 1
     5
  • 2
     10
  • 3
     15
  • 4
     20
73. 대칭 6상 전원이 있다. 환상결선으로 각 전원이 150A의 전류를 흘린다고 하면 선전류는 몇 A인가?
  • 1
     50
  • 2
     75
  • 3
     (150) / (√3)
  • 4
     150
74. 1상의 직렬 임피던스가 R＝6Ω, XL＝8Ω인 △결선의 평형부하가 있다. 여기에 선간전압 100V인 대칭 3상 교류전압을 가하면 선전류는 몇 A인가?
  • 1
     (1) / ((s^2 - a^2)) 3 √3
  • 2
     (1) / ((s^2 + a^2)) (10 √3) / 3
  • 3
     (Z(s)= 2s+3) / (s) 10
  • 4
     √2 10 √3
75. 인덕턴스가 각각 5H, 3H인 두 코일을 모두 dot 방향으로 전류가 흐르게 직렬로 연결하고 인덕턴스가 측정하였더니 15H이었다. 두 코일간의 상호 인덕턴스(H)는?
  • 1
     3.5
  • 2
     4.5
  • 3
     7
  • 4
     9
76. 3상 평형회로에서 선간전압이 200V이고 각 상의 임피던스가 24＋j7(Ω)인 Y결선 3상 부하의 유효전력은 약 몇 W인가?
  • 1
     192
  • 2
     512
  • 3
     1536
  • 4
     4608
77. 의 역라플라스 변환은? (F(s) = 2) / (((s+1)(s+3)))
  • 1
     e-t－e-3t
  • 2
     e-t－e3t
  • 3
     et－e3t
  • 4
     et－e-3t
78. f(t)＝e⁻ᵗ＋3t²＋3cos2t＋5의 라플라스 변환식은?
  • 1
     \(\frac{1}{s+1}+\frac{6}{s^2}+\frac{3s}{s^2+5}+\frac{5}{s}\)
  • 2
     \(\frac{1}{s+1}+\frac{6}{s^3}+\frac{3s}{s^2+4}+\frac{5}{s}\)
  • 3
     \(\frac{1}{s+1}+\frac{5}{s^2}+\frac{3s}{s^2+5}+\frac{4}{s}\)
  • 4
     \(\frac{1}{s+1}+\frac{5}{s^3}+\frac{2s}{s^2+4}+\frac{4}{s}\)
79. 그림과 같은 회로의 영상 임피던스 Z01, Z02(Ω)는 각각 얼마인가?
문제 이미지 13
  • 1
     9, 5
  • 2
     6, (10) / (3)
  • 3
     4, 5
  • 4
     4, (20) / (9)
80. 평형 3상 부하에 전력을 공급할 때 선전류가 20A 이고 부하의 소비전력이 4㎾이다. 이 부하의 등가 Y회로에 대한 각 상의 저항은 약 몇 Ω인가?
  • 1
     3.3
  • 2
     5.7
  • 3
     7.2
  • 4
     10

전기설비기술기준 및 판단기준

81. 특고압 가공전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용되는 철탑은?
  • 1
     내장형철탑
  • 2
     인류형철탑
  • 3
     각도형철탑
  • 4
     보강형철탑
82. 특고압 가공전선로의 지지물에 시설하는 통신선 또는 이것에 직접 접속하는 통신선일 경우 설치하여야 할 보안장치로서 모두 옳은 것은?
  • 1
     특고압용 제2종 보안장치, 고압용 제2종 보안장치
  • 2
     특고압용 제1종 보안장치, 특고압용 제3종 보안장치
  • 3
     특고압용 제2종 보안장치, 특고압용 제3종 보안장치
  • 4
     특고압용 제1종 보안장치, 특고압용 제2종 보안장치
83. “지중 관로”에 포함되지 않는 것은?
  • 1
     지중 전선로
  • 2
     지중 레일 선로
  • 3
     지중 약전류 전선로
  • 4
     지중 광섬유 케이블 선로
84. 교류 전차선 등이 교량 등의 밑에 시설되는 경우 교량의 가더 등의 금속제 부분에는 제 몇 종 접지공사를 하여야 하는가?
  • 1
     제1종 접지공사
  • 2
     제2종 접지공사
  • 3
     제3종 접지공사
  • 4
     특별 제3종 접지공사
85. 고압 가공 전선이 경동선 또는 내열 동합금선인 경우 안전율의 최소값은?
  • 1
     2.0
  • 2
     2.2
  • 3
     2.5
  • 4
     4.0
86. 최대사용전압 440V인 전동기의 절연내력 시험전압은 몇 V인가?
  • 1
     330
  • 2
     440
  • 3
     500
  • 4
     660
87. 저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것은?
  • 1
     철도를 횡단하는 경우는 레일면상 6.5m 이상이다.
  • 2
     횡단 보도교 위에 시설하는 경우 저압 가공전선은 노면상에서 3m 이상이다.
  • 3
     횡단 보도교 위에 시설하는 경우 고압 가공전선은 그 노면상에서 3.5m 이상이다.
  • 4
     다리의 하부 기타 이와 유사한 장소에 시설하는 저압의 전기철도용 급전선은 지표상 3.5m까지로 감할 수 있다.
88. 전체의 길이가 16m 이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주는 논, 기타 지반이 연약한 곳 이외의 곳에 시설할 때, 묻히는 깊이를 2.5m 보다 몇 cm 가산하여 시설하는 경우에는 기초의 안전율에 대한 고려 없이 시설하여야 되는가?
  • 1
     10
  • 2
     20
  • 3
     30
  • 4
     40
89. 고압 옥내배선을 애자사용 공사로 하는 경우, 전선의 지지점간의 거리는 전선을 조영재의 면을 따라 붙이는 경우 몇 m 이하이어야 하는가?
  • 1
     1
  • 2
     2
  • 3
     3
  • 4
     5
90. 고압 가공전선에 케이블을 사용하는 경우의 조가용선 및 케이블의 피복에 사용하는 금속체에는 몇 종 접지공사를 하여야 하는가?
  • 1
     제1종 접지공사
  • 2
     제2종 접지공사
  • 3
     제3종 접지공사
  • 4
     특별 제3종 접지공사
91. 사용전압 60000V인 특고압 가공전선과 그 지지물·지주·완금류 또는 지선 사이의 이격거리는 몇 cm 이상이어야 하는가?
  • 1
     35
  • 2
     40
  • 3
     45
  • 4
     65
92. 철탑의 강도 계산에 사용하는 이상 시 상정하중의 종류가 아닌 것은?
  • 1
     좌굴하중
  • 2
     수직하중
  • 3
     수평횡하중
  • 4
     수평종하중
93. 사용전압 15kV 이하인 특고압 가공전선로의 중성선 다중 접지시설은 각 접지선은 중성선으로부터 분리하였을 경우 1km 마다의 중성선과 대지사이의 합성 전기저상 값은 몇 Ω 이하이어야 하는가?
  • 1
     30
  • 2
     50
  • 3
     400
  • 4
     500
94. 23kV 특고압 가공전선로의 전로와 저압 전로를 결합한 주상변압기의 2차측 접지선의 굵기는 공칭단면적이 몇 ㎟ 이상의 연동선인가? (단, 특고압 가공전선로는 중성선 다중접지식의 것을 제외한다.)
  • 1
     2.5
  • 2
     6
  • 3
     10
  • 4
     16
95. 저압 옥내배선과 옥내 저압용의 전구선의 시설방법으로 틀린 것은?
  • 1
     쇼케이스 내의 배선에 0.75㎟의 캡타이어케이블을 사용하였다.
  • 2
     출퇴표시등용 전선으로 1.5㎟의 연동선을 사용하여 금속관에 넣어 시설하였다.
  • 3
     전광표시장치의 배선으로 1.5㎟의 연동선을 사용하고 합성수지관에 넣어 시설하였다.
  • 4
     조영물에 고정시키지 아니하고 백열전등에 이르는 전구선으로 0.55㎟의 케이블을 사용하였다.
96. 특고압 가공전선로에서 발생하는 극저주파 전자계는 지표상 1m에서 전계가 몇 kV/m 이하가 되도록 시설하여야 하는가?
  • 1
     3.5
  • 2
     2.5
  • 3
     1.5
  • 4
     0.5
97. 수소냉각식의 발전기·조상기에 부속하는 수소 냉각 장치에서 필요 없는 장치는?
  • 1
     수소의 압력을 계측하는 장치
  • 2
     수소의 온도를 계측하는 장치
  • 3
     수소의 유량을 계측하는 장치
  • 4
     수소의 순도 저하를 경보하는 장치
98. 사용전압이 20kV인 변전소에 울타리·담 등을 시설하고자 할 때 울타리·담 등의 높이는 몇 m 이상이어야 하는가?
  • 1
     1
  • 2
     2
  • 3
     5
  • 4
     6
99. 강색 차선의 레일면상의 높이는 몇 m 이상이어야 하는가? (단, 터널 안, 교량아래 그 밖에 이와 유사한 곳에 시설하는 경우는 제외한다.)
  • 1
     2.5
  • 2
     3.0
  • 3
     3.5
  • 4
     4.0
100. 동일 지지물에 저압 가공전선(다중접지된 중성선은 제외)과 고압 가공전선을 시설하는 경우 저압 가공전선은?
  • 1
     고압 가공전선의 위로 하고 동일 완금류에 시설
  • 2
     고압 가공전선과 나란하게 하고 동일 완금류에 시설
  • 3
     고압 가공전선의 아래로 하고 별개의 완금류에 시설
  • 4
     고압 가공전선과 나란하게 하고 별개의 완금류에 시설
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
채점하기
hide
reset
타이머

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내   데이터 보호 안내   제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
