전기공사산업기사 2013년 2회

전기응용

1. 전동기 운전 시 발생하는 진동 중 전자력의 불평형 원인에 의한 것은?
  • 1
     회전자의 정적 및 동적 불균형
  • 2
     베어링의 불균형
  • 3
     상대기계와의 연결 불량 및 설치 불량
  • 4
     회전 시 공극의 변동
2. 고융점 재료 및 금속박 재료의 용접을 쉽게 할 수 있는 가열방식은?
  • 1
     저항 가열
  • 2
     아크 가열
  • 3
     유도 가열
  • 4
     전자빔 가열
3. 전기차량의 집전장치가 아닌 것은?
  • 1
     트롤리 봉
  • 2
     복진지
  • 3
     뷔겔
  • 4
     팬터그래프

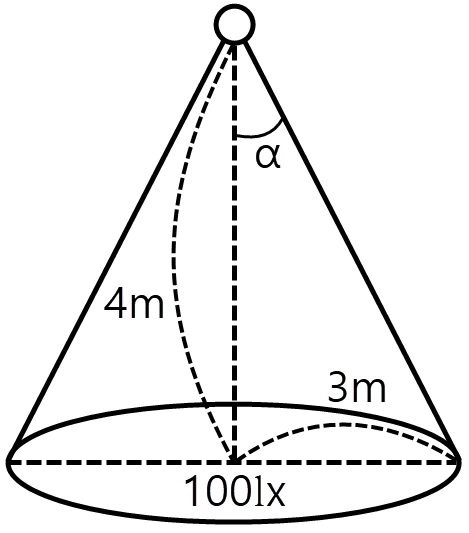

4. 그림과 같은 점광원으로부터 원뿔의 밑면까지의 거리가 4m이고, 밑면의 반경이 3m인 원형면의 평균 조도가 100[lx]라면 이 점광원의 평균 광도[cd]는?
문제 이미지 2
  • 1
     225
  • 2
     250
  • 3
     2250
  • 4
     2500
5. 연축전지(납축전지)의 방전이 끝나면 그 양극(＋극)은 어느 물질로 되는가?
  • 1
     Pb
  • 2
     PbO
  • 3
     PbO2
  • 4
     PbSO4
6. 진공도가 10-4~10-5[㎜Hg] 정도의 진공 중에서 가열된 텅스텐 합금의 음극으로부터 튀어나온 전자를 직류고전압으로 가속해서 피용접물에 집중하여 용접하는 방법은?
  • 1
     전자빔 용접
  • 2
     플라즈마 용접
  • 3
     레이저 용접
  • 4
     초음파 용접
7. 다음 설명 중 비열을 설명한 것은?
  • 1
     단위 시간에 흐른 열량이다.
  • 2
     기체나 액체의 운동, 열의 전달이다.
  • 3
     1[g]의 물체를 1℃ 상승시키는데 필요한 열량이다.
  • 4
     적외선이나 광 등의 복사에너지에 의해서 열이 전달되는 것이다.
8. 평등 전계 하에서 방전 개시전압은 기체의 압력과 전극간 거리와의 곱의 함수가 된다는 것은?
  • 1
     스토크의 법칙
  • 2
     스테판 볼츠만의 법칙
  • 3
     파센의 법칙
  • 4
     프랑크의 법칙
9. 루소 선도가 그림과 같이 표시되는 광원의 하반구 광속F[lm]은 약 얼마인가?
문제 이미지 3
  • 1
     371
  • 2
     471
  • 3
     571
  • 4
     671
10. 백열전구의 시험 항목에 해당되지 않는 것은?
  • 1
     구조 시험
  • 2
     투광 시험
  • 3
     초특성 시험
  • 4
     동정특성 시험
11. 포토 다이오드(Photo diode)에 관한 설명 중 틀린 것은?
  • 1
     온도 특성이 나쁘다.
  • 2
     빛에 대하여 민감하다.
  • 3
     PN 접합에 역방향으로 바이어스를 가한다.
  • 4
     PN 접합의 순방향 전류가 빛에 대하여 민감하다.
12. 다음의 소자 중 쌍방향성 사이리스터가 아닌 것은?
  • 1
     DIAC
  • 2
     TRIAC
  • 3
     SSS
  • 4
     SCR
13. 다음 중 전기저항 용접이 아닌 것은?
  • 1
     점 용접
  • 2
     불꽃 용접
  • 3
     심 용접
  • 4
     원자 수소 용접
14. 1.2[L]의 물을 15℃에서 75℃까지 10분간 가열시킬 때 전열기의 용량[W]은? (단, 효율은 70%이다.)
  • 1
     720
  • 2
     795
  • 3
     856
  • 4
     942
15. 황산 용액에 양극으로 구리 막대, 음극으로 은막대를 두고 전기를 통하면 은막대는 구리색이 나는 것을 무엇이라고 하는가?
  • 1
     전기 도금
  • 2
     이온화 현상
  • 3
     전기 분해
  • 4
     분극 작용
16. 연속식 압연기용의 전동기에 대한 자동제어는?
  • 1
     정치제어
  • 2
     추종제어
  • 3
     프로그래밍제어
  • 4
     비율제어
17. 전구에 게터(getter)를 사용하는 목적은?
  • 1
     광속을 많게 한다.
  • 2
     전력을 적게 한다.
  • 3
     효율을 좋게 한다.
  • 4
     수명을 길게 한다.
18. 자동제어 분류에서 제어량에 의한 분류가 아닌 것은?
  • 1
     서보 기구
  • 2
     프로세스제어
  • 3
     자동조정
  • 4
     정치제어
19. 저압 나트륨 등의 특성에 관한 설명으로 틀린 것은?
  • 1
     증기압은 4×10-3[㎜Hg]이다.
  • 2
     광원의 광색이 단일색광이다.
  • 3
     요철 식별이 우수하고 연색성이 좋다.
  • 4
     간선도로, 터널 등의 도로조명에 주로 사용된다.
20. 전기철도에서 전식을 방지하는 방법이 아닌 것은?
  • 1
     전차선 전압을 승압 한다.
  • 2
     변전소 간격을 단축 한다.
  • 3
     도상의 절연저항을 작게 한다.
  • 4
     귀선로의 저항을 적게 한다.

전력공학

21. 가공전선로의 작용 인덕턴스를 L[H], 작용정전용량을 C[F], 사용전원의 주파수를 f[Hz]라 할 때 선로의 특성 임피던스는? (단, 저항과 누설컨덕턴스는 무시한다.)
  • 1
     (√( C) / (L))
  • 2
     (√(L) / (C))
  • 3
     √(L × C)
  • 4
     (2πfL－ l) / (2πfC)
22. 중성점 비접지 방식이 이용되는 송전선은?
  • 1
     20~30[kV] 정도의 단거리 송전선
  • 2
     40~50[kV] 정도의 중거리 송전선
  • 3
     80~100[kV] 정도의 장거리 송전선
  • 4
     140~160[kV] 정도의 장거리 송정선
23. 중성점 저항 접지방식의 병행 2회선 송전선로의 지락사고 차단에 사용되는 계전기는?
  • 1
     선택접지계전기
  • 2
     거리 계전기
  • 3
     과전류계전기
  • 4
     역상계전기
24. 주상변압기 1차측 전압이 일정할 경우, 2차측 부하가 증가하면 주상변압기의 동손과 철손은 어떻게 되는가?
  • 1
     동손은 감소하고 철손은 증가한다.
  • 2
     동손은 증가하고 철손은 감소한다.
  • 3
     동손은 증가하고 철손은 일정하다.
  • 4
     동손과 철손이 모두 일정하다.
25. 풍압이 P[㎏/㎡]이고 빙설이 적은 지방에서 지름이 d[㎜]인 전선 1[m]가 받는 풍압하중은 표면계수를 k라고 할 때 몇 [㎏/m]가 되는가?
  • 1
     (Pk(d+12)) / (1000)
  • 2
     (Pk(d+6)) / (1000)
  • 3
     (Pkd) / (1000)
  • 4
     (Pkd^2) / (1000)
26. 다음 중 3상 차단기의 정격차단용량으로 알맞은 것은?
  • 1
     정격전압×정격차단전류
  • 2
     ×정격전압×정격차단전류 √3
  • 3
     3×정격전압×정격차단전류
  • 4
     ×정격전압×정격차단전류 3 √3
27. 배전선로의 전기적 특성 중 그 값이 1이상인 것은?
  • 1
     부등률
  • 2
     전압강하율
  • 3
     부하율
  • 4
     수용률
28. 단상 2선식 계동에서 단락점까지 전선 한 가닥의 임피던스가 6＋j8[Ω](전원포함), 단락전의 단락점 전압이 3300[V]일 때 단상 전선로의 단락 용량은 약 몇 [kVA]인가? (단, 부하전류는 무시한다.)
  • 1
     455
  • 2
     500
  • 3
     545
  • 4
     600
29. 전선 a, b, c가 일직선으로 배치되어 있다. a와 b와 c사이의 거리가 각각 5[m]일 때 이 선로의 등가선간거리는 몇 [m]인가?
  • 1

  • 2

  • 3
     5 √(3) of (2)
  • 4
     5 √2
30. 충전된 콘덴서의 에너지에 의해 트립되는 방식으로 정류기, 콘덴서 등으로 구성되어 있는 차단기의 트립방식은?
  • 1
     과전류 트립방식
  • 2
     직류전압 트립방식
  • 3
     콘덴서 트립방식
  • 4
     부족전압 트립방식
31. 소호리액터접지방식에서 사용되는 탭의 크기로 일반적인 것은?
  • 1
     과보상
  • 2
     부족보상
  • 3
     (-)보상
  • 4
     직렬공진
32. 다음 중 송전선의 1선지락 시 선로에 흐르는 전류를 바르게 나타낸 것은?
  • 1
     영상전류만 흐른다.
  • 2
     영상전류 및 정상전류만 흐른다.
  • 3
     영상전류 및 역상전류만 흐른다.
  • 4
     영상전류, 정상전류 및 역상전류가 흐른다.
33. 기력발전소에서 과잉공기가 많아질 때의 현상으로 적당하지 않은 것은?
  • 1
     노 내의 온도가 저하된다.
  • 2
     배기가스가 증가된다.
  • 3
     연도손실이 커진다.
  • 4
     불완전연소로 매연이 발생한다.
34. 불평형 부하에서 역률은 어떻게 표현되는가?
  • 1
     유효전력 / 각 상 피상전력의 산술합
  • 2
     유효전력 / 각 상 피상전력의 벡터합
  • 3
     무효전력 / 각 상 피상전력의 산술합
  • 4
     무효전력 / 각 상 피상전력의 벡터합
35. 역률 0.8, 출력 360[kW]인 3상 평형유도 부하가 3상 배전선로에 접속되어 있다. 부하단의 수전전압이 6000[V], 배전선의 1조의 저항 및 리액턴스가 각각 5[Ω], 4[Ω]라고 하면 송전단전압은 몇 [V]인가?
  • 1
     6120
  • 2
     6277
  • 3
     6300
  • 4
     6480
36. 초호각(acring horn)의 역할은?
  • 1
     풍압을 조정한다.
  • 2
     차단기의 단락강도를 높인다.
  • 3
     송전효율을 높인다.
  • 4
     애자의 파손을 방지한다.
37. 단상 2선식과 3상 3선식의 부하전력, 전압을 같게 하였을 때 단상 2선식의 선로전류를 100%로 보았을 경우, 3상 3선식의 선로 전류는?
  • 1
     38[%]
  • 2
     48[%]
  • 3
     58[%]
  • 4
     68[%]
38. 154[kV] 송전선로에 10개의 현수애자가 연결되어 있다. 다음 중 전압부담이 가장 적은 것은?
  • 1
     철탑에 가장 가까운 것
  • 2
     철탑에서 3번째에 있는 것
  • 3
     전선에서 가장 가까운 것
  • 4
     전선에서 3번째에 있는 것
39. 154[kV] 송전선로에서 송전거리가 154[㎞]라 할 때 송전용량 계수법에 의한 송전용량은 몇 [kW]인가? (단, 송전용량계수는 1200으로 한다.)
  • 1
     61600
  • 2
     92400
  • 3
     123200
  • 4
     184800
40. 1선의 대지정전용량이 C인 3상 1회선 송전선로의 1단에 소호리액터를 설치할 때 그 인덕턴스는?
  • 1
     (1) / ((3ω^2 C))
  • 2
     (1) / ((ωC))
  • 3
     (1) / ((ω^2 C))
  • 4
     (1) / ((3ωC))

전기기기

41. 6극 3상 유도전동기가 있다. 회전자도 3상이며 회전자정지시의 1상이 전압은 200V 이다. 전부하시의 속도가 1152rpm이면 2차 1상의 전압은 몇 [V]인가? (단, 1차 주파수는 60hz이다.)
  • 1
     8.0
  • 2
     8.3
  • 3
     11.5
  • 4
     23.0
42. SCR에 대한 설명으로 옳은 것은?
  • 1
     턴온을 위해 게이트 펄스가 필요하다.
  • 2
     게이트 펄스를 지속적으로 공급해야 턴온 상태를 유지 할 수 있다.
  • 3
     양방향성의 3단 소자이다.
  • 4
     양방향성의 3층 구조이다.
43. 다음중 인버터(inverter)의 설명으로 바르게 나타낸 것은?
  • 1
     직류를 교류로 변환
  • 2
     교류를 교류로 변환
  • 3
     직류를 직류로 변환
  • 4
     교류를 직류로 변환
44. 동기발전기에 관한 다음 설명 중 옳지 않은 것은?
  • 1
     단락비가 크면 동기임피던스가 적다.
  • 2
     단락비가 크면 공극이 크고 철이 많이 소요된다.
  • 3
     단락비를 적게 하기 위해서 분포권 단절권을 사용한다.
  • 4
     전압강하가 감소되어 전압변동률이 좋다.
45. 와류손이 3kW인 3300/110V, 60Hz용 단상 변압기를 50Hz, 3000V의 전원에 사용하면 이변압기의 와류손은 약 몇 [kW]로 되는가?
  • 1
     1.7
  • 2
     2.1
  • 3
     2.3
  • 4
     2.5
46. 440/13200V, 단상 변압기의 2차 전류가 4.5A이면 1차 출력은 약 몇 [kVA]인가?
  • 1
     50.4
  • 2
     59.4
  • 3
     62.4
  • 4
     65.4
47. 전기철도에 주로 사용되는 직류전동기는?
  • 1
     직권 전동기
  • 2
     타여자 전동기
  • 3
     자여자 분권전동기
  • 4
     가동 복권전동기
48. 220V 50Hz, 8극, 15kW의 3상 유도전동기에서 전부하회전수가 720rpm이면 이 전동기의 2차 동손은 몇 [W]인가?
  • 1
     435
  • 2
     537
  • 3
     625
  • 4
     723
49. 전압비가 무부하에서는 33 : 1, 정격부하에서는 33.6 : 1인 변압기의 전압변동률[%]은?
  • 1
     약 1.5
  • 2
     약 1.8
  • 3
     약 2.0
  • 4
     약 2.2
50. 변압기의 전일효율을 최대로 하기 위한 조건은?
  • 1
     전부하 시간이 짧을수록 무부하손을 적게 한다.
  • 2
     전부하 시간이 짧을수록 철손을 크게 한다.
  • 3
     부하시간에 관계없이 전부하 동손과 철손을 같게 한다.
  • 4
     전부하 시간이 길수록 철손을 적게 한다.
51. 동기 발전기의 단락비나 동기 임피던스를 산출하는데 필요한 특성곡선은?
  • 1
     단상 단락 곡선과 3상 단락곡선
  • 2
     무부하포화곡선과 3상 단락곡선
  • 3
     부하포화곡선과 3상 단락곡선
  • 4
     무부하포화곡선과 외부특성곡선
52. 3상 유도전동기의 전전압 기동토크는 전부하시의 1.8배이다. 전전압의 2/3으로 기동할 때 기동토크는 전부하시보다 약 몇 [%] 감소하는가?
  • 1
     80
  • 2
     70
  • 3
     60
  • 4
     40
53. 전기자를 고정자로 하고 계자극을 회전자로 한 전기기계는?
  • 1
     직류 발전기
  • 2
     동기 발전기
  • 3
     유도 발전기
  • 4
     회전 변류기
54. 변압기의 내부고장 보호에 쓰이는 계전기로서 가장 적당한 것은?
  • 1
     과전류 계전기
  • 2
     역상 계전기
  • 3
     접지 계전기
  • 4
     부흐홀쯔 계전기
55. 직류전동기의 속도제어법 중 정지 워드 레오너드 방식에 관한 설명으로 틀린 것은?
  • 1
     광범위한 속도제어가 가능하다.
  • 2
     정토크 가변속도의 용도에 적합하다.
  • 3
     제철용압연기, 엘리베이터 등에 사용된다.
  • 4
     직권전동기의 저항제어와 조합하여 사용한다.

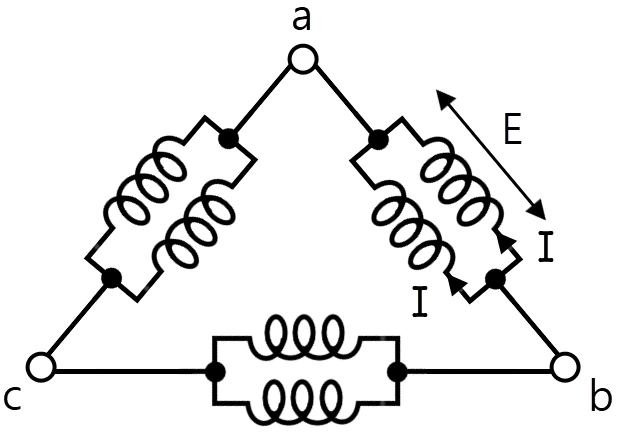

56. 3상 동기발전기에서 그림과 같이 1상의 권선을 서로 똑같은 2조로 나누어서 그 1조의 권선전압을 E[V], 각 권선의 전류를 I[A]라 하고 2중 △형(double delta)으로 결선하는 경우 선간전압과 선전류 및 피장 전력은?
문제 이미지 4
  • 1
     3E, I, 5.19EI
  • 2
     E, 2I, 6EI √3
  • 3
     E, 2I, 6EI √3
  • 4
     E, I, 5.19EI √3
57. 권선형 유도전동기에 한하여 이용되고 있는 속도제어법은?
  • 1
     1차 전압제어법, 2차 저항제어법
  • 2
     1차 주파수제어법, 1차 전압제어법
  • 3
     2차 여자제어법, 2차 저항제어법
  • 4
     2차 여자제어법, 극수변환법
58. 직류기에서 양호한 정류를 얻을 수 있는 조건이 아닌 것은?
  • 1
     전기자 코일의 인덕턴스를 작게 한다.
  • 2
     정류주기를 크게 한다.
  • 3
     자속 분포를 줄이고 자기적으로 포화시킨다.
  • 4
     브러시의 접촉저항을 작게 한다.
59. 저전압 대전류에 가장 적합한 브러시 재료는?
  • 1
     금속 흑연질
  • 2
     전기 흑연질
  • 3
     탄소질
  • 4
     금속질
60. 스테핑 모터의 특징을 설명한 것으로 옳지 않은 것은?
  • 1
     위치제어를 할 때 각도오차가 적고 누적되지 않는다.
  • 2
     속도제어 범위가 좁으며 초저속에서 토크가 크다.
  • 3
     정지하고 있을 때 그 위치를 유지해주는 토크가 크다.
  • 4
     가속, 감속이 용이하며 정·역전 및 변속이 쉽다.

회로이론

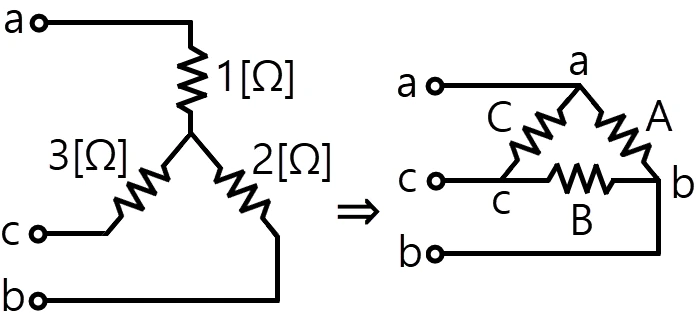

61. 다음과 같은 Y결선 회로와 등가인 △결선 회로의 A, B, C, 값은 몇 [Ω]인가?
문제 이미지 5
  • 1
     A＝11, B＝, C＝ (11) / (2) (11) / (3)
  • 2
     A＝, B＝7, C＝ (7) / (3) (7) / (2)
  • 3
     A＝, B＝11, C＝ (11) / (3) (11) / (2)
  • 4
     A＝7, B＝, C＝ (7) / (2) (7) / (3)
62. 부하저항 RL[Ω]이 전원의 내부저항 R0[Ω]의 3배가 되면 부하저항 RL에서 소비되는 전력 PL[W]은 최대 전송전력 Pm[W]의 몇 배인가?
  • 1
     0.89배
  • 2
     0.75배
  • 3
     0.5배
  • 4
     0.3배
63. 다음과 같은 회로에서 t＝0인 순간에 스위치 S를 닫았다. 이 순간에 인덕턴스 L에 걸리는 전압은? (단, L의 초기 전류는 0이다.)
문제 이미지 6
  • 1
     ０
  • 2
     (L E) / R
  • 3
     E
  • 4
     (E) / (R)
64. 라플라스 함수 (F(s) = A) / (alpha+s) 이라 하면 이의 라플라스 역변환은?
  • 1
     αeAt
  • 2
     Aeαt
  • 3
     αe-At
  • 4
     Ae-αt
65. 파고율이 2이고, 파형률이 1.57인 파형은?
  • 1
     구형파
  • 2
     정현반파
  • 3
     삼각파
  • 4
     정현파
66. RL 직렬회로에서 시정수의 값이 클수록 과도현상이 소멸되는 시간은 어떻게 변화하는가?
  • 1
     길어진다.
  • 2
     짧아진다.
  • 3
     관계없다.
  • 4
     과도기가 없어진다.
67. ejωt의 라플라스 변환은?
  • 1
     (1) / (s-jω)
  • 2
     (1) / (s+jω)
  • 3
     (1) / ((s^2 - ω^2))
  • 4
     (1) / ((s^2 + ω^2))

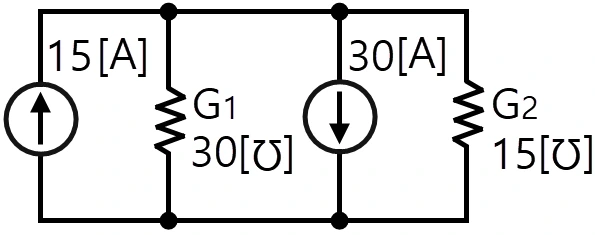

68. 그림과 같은 회로의 컨덕턴스 G2에 흐르는 전류는 몇 [A]인가?
문제 이미지 7
  • 1
     3
  • 2
     5
  • 3
     10
  • 4
     15
69. 2단자 임피던스 함수 (Z(s) = ((s+2)(s+3)) / ((s+4)(s+5)) 일 때 극점(pole)은?
  • 1
     -2, -3
  • 2
     -3, -4
  • 3
     -2, -4
  • 4
     -4, -5
70. 다음 중 LC 직렬회로의 공진 조건으로 옳은 것은?
  • 1
     ＝ωC＋R (1) / (ωL)
  • 2
     직류 전원을 가할 때
  • 3
     ωL＝ωC
  • 4
     ωL＝ (1) / (ωC)
71. RL 직렬회로에 VR＝100[V]이고, VL＝173[V]이다. X 전압이 v＝sinωt[V]일 때 리액턴스 양단 전 압의 순시값 VL[V]은?
  • 1
     173sin(ωt＋60°) √2
  • 2
     173sin(ωt＋30°) √2
  • 3
     173sin(ωt-60°) √2
  • 4
     173sin(ωt-30°) √2
72. 그림의 R-L-C 직렬회로에서 입력을 전압 ej(t), 출력을 전류 i(t)로 할 때 이 계의 전달함수는?
문제 이미지 8
  • 1
     (s) / ((s^2 + 10s + 10))
  • 2
     (10s) / ((s^2 + 10s + 10))
  • 3
     (s) / ((s^2 + s+1))
  • 4
     (10s) / ((s^2 + s+1))
73. 그림과 같은 톱니파형의 실효값은?
문제 이미지 9
  • 1
     (A) / (√3)
  • 2
     (A) / (√2)
  • 3
     (A) / (3)
  • 4
     (A) / (2)
74. 임피던스가 \(Z(s)=\frac{s+30}{s^2+2RLs+1}\)[Ω]으로 주어지는 2단자 회로에 직류 전류원 3[A]를 가할 때, 이 회로의 단자전압[V]은? (단, \(s=j\omega\)이다.)
  • 1
     30[V]
  • 2
     90[V]
  • 3
     300[V]
  • 4
     900[V]
75. 그림과 같이 선형저항 R1과 이상 전압원 V2와의 직렬 접속된 회로에서 V－i 특성을 나타낸 것은?
문제 이미지 10
  • 1
     문제 이미지 11
  • 2
     문제 이미지 12
  • 3
     문제 이미지 13
  • 4
     문제 이미지 14
76. Y결선 전원에서 각 상전압이 100[V]일 때 선간전압[V]은?
  • 1
     150
  • 2
     170
  • 3
     173
  • 4
     179
77. 두 벡터의 값이 A1＝20(cos (π) / (3)＋jsin)이고, A2＝5(cos＋jsin)일 때 의 값은? (π) / (3) (π) / (6) (π) / (6) (A1) / (A2)
  • 1
     10(cos＋jsin) (π) / (6)
  • 2
     10(cos＋jsin) (π) / (3)
  • 3
     4(cos＋jsin) (π) / (6)
  • 4
     4(cos＋jsin) (π) / (3)
78. 그림과 같은 회로에서 지로전류 IL[A]과 IC[A]가 크기는 같고 90°의 위상차를 이루는 조건은?
문제 이미지 15
  • 1
     R1＝R2, R2＝ (1) / (ωC)
  • 2
     R1＝, R2＝ωL (1) / (ωC)
  • 3
     R1＝ωL, R2＝ (- 1) / (ωC)
  • 4
     R1＝-ωL, R2＝ (1) / (ωL)
79. 그림과 같은 불평형 Y형 회로에 평형 3상 전압을 가할 경우 중성점의 전위 Vn[V]는? (단, Y1, Y2, Y3는 각 상의 어드미턴스[S]이고, Z1, Z2, Z3는 각 어드미턴스에 대한 임피던스[Ω]이다.)
문제 이미지 16
  • 1
     \(\frac{E_1+E_2+E_3}{Z_1+Z_2+Z_3}\)
  • 2
     \(\frac{Z_1E_1+Z_2E_2+Z_3E_3}{Z_1+Z_2+Z_3}\)
  • 3
     \(\frac{E_1+E_2+E_3}{Y_1+Y_2+Y_3}\)
  • 4
     \(\frac{Y_1E_1+Y_2E_2+Y_3E_3}{Y_1+Y_2+Y_3}\)
80. 푸리에 급수에서 직류항은?
  • 1
     우함수이다.
  • 2
     기함수이다.
  • 3
     우함수＋기함수이다.
  • 4
     우함수×기함수이다.

전기설비기술기준 및 판단기준

81. 저압 가공인입선에 사용하지 않는 전선은?
  • 1
     나전선
  • 2
     절연전선
  • 3
     다심형 전선
  • 4
     케이블
82. 케이블을 지지하기 위하여 사용하는 금속제 케이블 트레이의 종류가 아닌 것은?
  • 1
     통풍 밀폐형
  • 2
     통풍 채널형
  • 3
     바닥 밀폐형
  • 4
     사다리형
83. 옥내 저압 간선 시설에서 전동기 등의 정격전류 합계가 50A 이하인 경우에는 그 정격전류 합계의 몇 배 이상의 허용전류가 있는 전선을 사용하여야 하는가?
  • 1
     0.8
  • 2
     1.1
  • 3
     1.25
  • 4
     1.5
84. 가공 전화선에 고압 가공전선을 접근하여 시설하는 경우, 이격거리는 최소 몇 [㎝] 이상이어야 하는가? (단, 가공전선으로는 절연전선을 사용한다고 한다.)
  • 1
     60
  • 2
     80
  • 3
     100
  • 4
     120
85. 저압 가공전선과 식물이 상호 접촉되지 않도록 이격시키는 기준으로 옳은 것은?
  • 1
     이격거리는 최소 50㎝이상 떨어져 시설하여야 한다.
  • 2
     상시 불고 있는 바람 등에 의하여 식물에 접촉하지 않도록 시설하여야 한다.
  • 3
     저압 가공전선은 반드시 방호구에 넣어 시설하여야 한다.
  • 4
     트리와이어(Tree Wire)를 사용하여 시설하여야 한다.
86. 풀용 수중조명등에 전기를 공급하기 위하여 1차측 120V, 2차측 30V의 절연 변압기를 사용하였다. 절연 변압기의 2차측 전로의 접지에 대한 방법으로 옳은 것은?
  • 1
     제1종 접지공사로 접지한다.
  • 2
     제2종 접지공사로 접지한다.
  • 3
     특별 제3종 접지공사로 접지한다.
  • 4
     접지하지 않는다.
87. 고압전로와 비접지식의 저압전로를 결합하는 변압기로 그 고압권선과 저압권선 간에 금속제의 혼촉방지판이 있고 그 혼촉방지판에 제2종 접지공사를 한 것에 접속하는 저압 전선을 옥외에 시설하는 경우로 옳지 않은 것은?
  • 1
     저압 옥상전선로의 전선은 케이블이어야 한다.
  • 2
     저압 가공전선과 고압의 가공전선은 동일 지지물에 시설하지 않아야 한다.
  • 3
     저압 전선은 2구내에만 시설한다.
  • 4
     저압 가공전선로의 전선은 케이블이어야 한다.
88. 옥내 고압용 이동전선의 시설방법으로 옳은 것은?
  • 1
     전선은 MI케이블을 사용하였다.
  • 2
     다선식 선로의 중성선에 과전류차단기를 시설하였다.
  • 3
     이동전선과 전기사용기계기구와는 해체가 쉽게 되도록 느슨하게 접속하였다.
  • 4
     전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 시설하였다.
89. 특고압 가공전선이 다른 특고압 가공전선과 접근상태로 시설되거나 교차하는 경우에 양쪽이 특고압 절연전선으로 시설할 경우 이격거리는 몇 [m] 이상인가?
  • 1
     0.8
  • 2
     1.0
  • 3
     1.2
  • 4
     1.6
90. 고압 옥내배선의 시설 공사로 할 수 있는 것은?
  • 1
     금속관 공사
  • 2
     케이블 공사
  • 3
     합성수지관 공사
  • 4
     버스덕트 공사
91. 저압 가공전선이 상부 조영재 위쪽에서 접근하는 경우 전선과 상부 조영재간의 이격거리[m]는 얼마 이상이어야 하는가? (단, 특고압 절연전선 또는 케이블인 경우이다.)
  • 1
     0.8
  • 2
     1.0
  • 3
     1.2
  • 4
     2.0
92. 냉각장치에 고장이 생긴 경우 특고압용 변압기의 보호장치는?
  • 1
     경보장치
  • 2
     과전류 측정장치
  • 3
     온도 측정장치
  • 4
     자동차단장치
93. 중성선 다중접지식의 것으로 전로에 지락이 생긴 경우에 2초안에 자동적으로 이를 차단하는 장치를 가지는 22.9kV 특고압 가공전선로에서 각 접지점의 대지 전기저항 값이 300Ω 이하이며, 1㎞ 마다의 중성선과 대지간의 합성전기 저항값은 몇 [Ω] 이하이어야 하는가?
  • 1
     10
  • 2
     15
  • 3
     20
  • 4
     30
94. 다도체 가공전선의 을종 풍압하중은 수직 투영면적 1㎡당 몇 Pa 을 기초로 하여 계산하는가? (단, 전선 기타의 가섭선 주위에 두께 6㎜, 비중 0.9의 빙설이 부착한 상태임)
  • 1
     333
  • 2
     372
  • 3
     588
  • 4
     666
95. 지상에 전선로를 시설하는 규정에 대한 내용으로 설명이 잘못된 것은?
  • 1
     1구내에서만 시설하는 전선로의 전부 또는 일부로 시설하는 경우에 사용한다.
  • 2
     사용전선은 케이블 또는 클로로프렌 캡타이어 케이블을 사용한다.
  • 3
     전선이 케이블인 경우는 철근 콘트리트제의 견고한 개거 또는 트라프에 넣어야 한다.
  • 4
     캡타이어 케이블을 사용하는 경우 전선 도중에 접속점을 제공하는 장치를 시설한다.
96. 고압 가공전선으로 ACSR선을 사용할 때의 안전율은 얼마 이상이 되는 이도(弛度)로 시설하여야 하는가?
  • 1
     2.2
  • 2
     2.5
  • 3
     3
  • 4
     3.5
97. 다심 코드 및 다심 캡타이어케이블의 일심이외의 가요성이 있는 연동연성으로 제3종 접지공사 시 접지선의 단면적은 몇 [㎟] 이상 이어야 하는가?
  • 1
     0.75
  • 2
     1.5
  • 3
     6
  • 4
     10
98. 전로에 설치하는 고압용 기계기구의 철대 및 외함에 설치하여야 할 접지공사는?
  • 1
     제1종 접지
  • 2
     제2종 접지
  • 3
     제3종 접지
  • 4
     특별 제3종 접지
99. 피뢰기 설치기준으로 옳지 않은 것은?
  • 1
     발전소·변전소 또는 이에 준하는 장소의 가공전선의 인입구 및 인출구
  • 2
     가공전선로와 특고압 전선로가 접속되는 곳
  • 3
     가공 전선로에 접속한 1차측 전압이 35kV 이하인 배전용 변압기의 고압측 및 특고압측
  • 4
     고압 및 특고압 가공전선로로부터 공급 받는 수용장소의 인입구
100. “지중관로”에 대한 정의로 가장 옳은 것은?
  • 1
     지중전선로 · 지중 약전류 전선로와 지중매설지선 등을 말한다.
  • 2
     지중전선로 · 지중 약전류 전선로와 복합케이블선로 · 기타 이와 유사한 것 및 이들에 부속되는 지중함을 말한다.
  • 3
     지중전선로 · 지중 약전류 전선로 · 지중에 시설하는 수관 및 가스관과 지중매설지선을 말한다.
  • 4
     지중전선로 · 지중 약전류 전선로 · 지중 광섬유 케이블선로 · 지중에 시설하는 수관 및 가스관과 기타 이와 유사한 것 및 이들에 부속하는 지중함 등을 말한다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
채점하기
hide
reset
타이머

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내   데이터 보호 안내   제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
