전기공사산업기사 2010년 2회

전기응용

1. 시속 45[㎞/h]의 열차가 반경 1000[m]의 곡선궤도를 주행할 때, 고도(cant)는 약 몇 [㎜]인가? (단, 궤간은 1067[m]이다.)
  • 1
     10.3
  • 2
     13.4
  • 3
     17.0
  • 4
     18.0
2. 반도체 소자 SCR에 대한 설명 중 잘못된 것은?
  • 1
     SCR은 순방향으로 부성저항을 가지고 있다.
  • 2
     OFF 상태의 저항은 매우 낮다.
  • 3
     ON 상태에서는 PN 접합의 순방향과 마찬가지로 낮은 저항을 나타낸다.
  • 4
     SCR은 실리콘의 PNPN 4층으로 되어 있다.
3. 3상 농형 유도전동기의 기동법으로 맞지 않는 것은?
  • 1
     Y-△기동
  • 2
     2차 저항에 의한 기동
  • 3
     전 전압기동
  • 4
     기동 보상기에 의한 기동
4. 10[Ω]의 저항에 10[A]를 10분간 흘렸을 때의 발열량은?
  • 1
     125[kcal]
  • 2
     130[kcal]
  • 3
     144[kcal]
  • 4
     165[kcal]
5. 열전 온도계의 원리는?
  • 1
     펀치효과
  • 2
     톰슨효과
  • 3
     제벡효과
  • 4
     홀 효과
6. 교류 전기철도 방식의 분류가 아닌 것은?
  • 1
     성별
  • 2
     변압기별
  • 3
     전압별
  • 4
     주파수별
7. 전기로에 사용되는 전극재료의 구비조건이 아닌 것은?
  • 1
     전기 전도율이 클 것
  • 2
     열의 전도율이 클 것
  • 3
     고온에 견디며 기계적 강도가 클 것
  • 4
     피열물과 화학작용을 일으키는 일이 적을 것
8. 소형이고 고율방전 특성이 좋고 수명이 긴 축전지는?
  • 1
     페이스트식 연축전지
  • 2
     클래드식 연축전지
  • 3
     포켓식 알칼리 축전지
  • 4
     소결식 알칼리 축전지
9. 다음 중 정전압 소자로 사용되는 다이오드는 무엇인가?
  • 1
     제너 다이오드
  • 2
     터널 다이오드
  • 3
     포토 다이오드
  • 4
     발광 다이오드
10. 완전 흑체의 온도가 4000[K]일 때 단색 방사발산도가 최대가 되는 파장은 730[㎛]이다. 최대의 단색 방사발산도가 555[㎛]인 흑체의 온도[K]는?
  • 1
     약 5000
  • 2
     약 5261
  • 3
     약 5383
  • 4
     약 5730
11. 전열기에서 발열선의 지름이 1[%] 감소하면 저항 및 발열량은 몇 [%] 증감되는가?
  • 1
     저항 2[%] 증가, 발열량 2[%] 감소
  • 2
     저항 2[%] 증가, 발열량 2[%] 증가
  • 3
     저항 4[%] 증가, 발열량 4[%] 감소
  • 4
     저항 4[%] 증가, 발열량 4[%] 증가
12. 총 중량이 30[t]이고 전동기 4대를 가진 전동차가 20[%]의 직선궤도를 올라가고 있다. 지금 속도30[㎞/h], 가속도 1[㎞/h/s]라면 각 전동기의 출력[kW]은 약 얼마인가? (단, 열차저항은 6[kg/t], 기어장치효율은 0.95로 한다.)
  • 1
     25
  • 2
     37
  • 3
     43
  • 4
     51
13. 휘도가 낮고 효율이 좋으며 투과성이 양호하여 터널조명, 도로조명, 광장조명 등에 주로 사용되는 것은?
  • 1
     백열전구
  • 2
     형광등
  • 3
     나트륨등
  • 4
     할로겐등
14. 어떤 전구의 상반구 광속은 2000[lm], 하반구 광속은 3000[lm]이다. 평균 구면광도는 약 몇 [cd]인가 ?
  • 1
     200
  • 2
     400
  • 3
     600
  • 4
     800
15. 열전도율을 표시하는 단위는?
  • 1
     [J/kg℃]
  • 2
     [W/㎡℃]
  • 3
     [W/m℃]
  • 4
     [J/㎥℃]
16. 그림과 같은 회로에서 전달함수 (E(s)) / (I(s)) 는?
문제 이미지 1
  • 1
     (1) / (Cs)
  • 2
     (Cs) / (Cs＋1)
  • 3
     Cs＋1
  • 4
     (s) / (Cs＋1)
17. 3[m] 떨어진 점의 조도가 200[lx] 이었다면 이 방향의 광도[cd]는?
  • 1
     1800
  • 2
     2000
  • 3
     2500
  • 4
     3000
18. 평균 수평광도는 200[cd], 구면 확산율이 0.8일 때 백열전구의 전광속[lm]은 약 얼마인가?
  • 1
     2260
  • 2
     2009
  • 3
     2060
  • 4
     3060
19. 제어기기의 변환량 중 변위를 전압으로 변환하는 요소는?
  • 1
     벨로즈
  • 2
     노즐 플래퍼
  • 3
     가변저항 스프링
  • 4
     차동 변압기
20. 전기철도의 경제적인 운전을 위해 전력소비량을 줄이려면 가속도와 감속도 및 표정속도를 각각 어떻게 하여야 하는가?
  • 1
     가속도는 크게, 감속도는 작게, 표정속도는 크게하여야 한다.
  • 2
     가속도와 감속도는 크게, 표정속도는 작게 하여야 한다.
  • 3
     가속도와 감속도는 작게, 표정속도는 작게 하여야 한다.
  • 4
     가속도와 감속도는 작게, 표정속도는 크게 하여야 한다.

전력공학

21. 선로의 특성 임피던스에 대한 설명으로 알맞은 것은?
  • 1
     선로의 길이에 반비례한다.
  • 2
     선로의 길이에 비례한다.
  • 3
     선로의 길이에 관계없이 일정 하다.
  • 4
     선로의 길이보다 부하에 따라 변한다.
22. 수소 냉각 발전기에 대한 설명 중 잘못된 것은?
  • 1
     풍손이 감소하고, 발전기 효율이 상승한다.
  • 2
     수소는 공기보다 코로나 발생 전압이 낮다.
  • 3
     수소는 열전도가 크고 냉각 효과가 높다.
  • 4
     발전기는 전폐형으로 습기의 침입이 적다.
23. 전선 지지점에 고조차가 없는 경간 300[m]인 송전선로가 있다. 이도를 8[m]로 유지할 경우 지지점 간의 전선길이는 약 몇 [m]인가?
  • 1
     300.1
  • 2
     300.3
  • 3
     300.6
  • 4
     300.9
24. 가공 배전선로의 부하 분기점에 설치하여 선로고장 발생 시 선로의 타 보호기기와 협조하여 고장 구간을 신속하게 개방하는 개폐장치는?
  • 1
     고장구간 자동 개폐기
  • 2
     자동 선로 구분 개폐기
  • 3
     자동 부하 전환 개폐기
  • 4
     기중 부하 개폐기
25. 3상 동기 발전기의 고장 전류를 계산할 때, 영향전류 I0, 정상전류 I1 및 역상전류 I2가 같은 경우는 어느 사고로 볼 수 있는가?
  • 1
     선간 지락
  • 2
     1선 지락
  • 3
     2선 단락
  • 4
     3상 단락
26. 수용가 측에서 부하의 무효전력 변동분을 흡수하여 플리커의 발생을 방지하는 대책으로 거리가 먼 것은?
  • 1
     부스터 방식
  • 2
     동기 조상기와 리액터 방식
  • 3
     사이리스터 이용 콘덴서 방식
  • 4
     사이리스터용 리액터 방식
27. 수전용 변전설비의 1차측에 설치하는 차단기의 용량은 어느 것에 의하여 정하는가?
  • 1
     수전전력과 부하율
  • 2
     수전계약 용량
  • 3
     공급측 전원의 단락 용량
  • 4
     부하 설비 용량
28. 전선 a, b, c가 일직선으로 배치되어 있다. a와 b, b와 c, 사이의 거리가 각각 5m일 때, 이 선로의 등가 선간 거리는 약 몇 [m]인가?
  • 1
     5
  • 2
     6.3
  • 3
     6.7
  • 4
     10
29. 소호 리액터 접지에 대한 설명으로 잘못된 것은?
  • 1
     선택 지락 계전기의 작동이 쉽다.
  • 2
     과도 안정도가 높다.
  • 3
     전자 유도 장애가 경감한다.
  • 4
     지락 전류가 작다.
30. 3상 3선식 복도체 방식의 송전선로를 3상 3선식 단도체 방식 송전선로와 비교한 것으로 알맞은 것은? (단, 단도체의 단면적은 복도체 방식의 소선의 단면적의 합과 같은 것으로 한다.)
  • 1
     전선의 인덕턴스는 증가하고, 정전용량은 감소한다.
  • 2
     전선의 인덕턴스와 정전용량은 모두 증가한다.
  • 3
     전선의 인덕턴스는 감소하고, 정전 용량은 증가한다.
  • 4
     전선의 인덕턴스와 정전용량은 모두 감소한다.
31. 저압 뱅킹 배전방식에서 캐스케이딩 현상이란?
  • 1
     전압 동요가 적은 현상
  • 2
     변압기의 부하 배분이 불균일한 현상
  • 3
     저압선이나 변압기에 고장이 생기면 자동적으로 고장이 제거되는 현상
  • 4
     저압선의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상
32. 배전선로에서 손실 계수 H와 부하율 F사이에 성립하는 것은? (단, 부하율 F≤1이다)
  • 1
     H≥F2
  • 2
     H≤0
  • 3
     H＝F
  • 4
     H≥F
33. 배전선로의 접지 목적과 거리가 먼 것은?
  • 1
     고장 전류의 크기 억제
  • 2
     혼촉, 누전, 접촉에 의한 위험 방지
  • 3
     이상전압의 억제, 대지 전압을 저하시켜 보호 장치의 작동 확실
  • 4
     피뢰기 등의 뇌해 방지 설비의 보호 효과 향상
34. 유효 낙차가 40[%] 저하되면, 수차의 효율이 20[%] 저하 된다고 할 경우 이때의 출력은 원래의 약 몇 [%]인가? (단, 안내 날개의 열림은 불변인 것으로 한다.)
  • 1
     37.2
  • 2
     48.0
  • 3
     52.7
  • 4
     63.7
35. 3상이고 표준 전압 3[kV], 600[kW]를 역률 0.85로 수전하는 공장의 수전회로에 시설하는 계기용 변류기의 변류비로 적당한 것은? (단, 변류기의 2차 전류는 5[A]이다.)
  • 1
     5
  • 2
     10
  • 3
     20
  • 4
     40
36. 초호환(arcing ring)의 설치 목적은?
  • 1
     애자연의 보호
  • 2
     클램프의 보호
  • 3
     이상전압 발생의 방지
  • 4
     코로나손의 방지
37. 피뢰기의 구비조건으로 틀린 것은?
  • 1
     충격방전 개시전압이 높을 것
  • 2
     상용 주파 방전 개시 전압이 높을 것
  • 3
     속유의 차단 능력이 충분할 것
  • 4
     방전 내량이 크고, 제한 전압이 낮을 것
38. 뒤진 역률 80[%], 1000[kW]의 3상 부하가 있다. 이것에 콘덴서를 설치하여 역률을 95[%]로 개선하려면 콘덴서의 용량은 약 몇 [kVA]인가?
  • 1
     240
  • 2
     420
  • 3
     630
  • 4
     950
39. 화력 발전소의 재열기 (reheater)의 목적은?
  • 1
     급수를 가열한다.
  • 2
     석탄을 건조한다.
  • 3
     공기를 예열한다.
  • 4
     증기를 가열한다.
40. 장거리 송전 선로의 특성은 어떤 회로로 다루는 것이 가장 알맞은가?
  • 1
     분산부하 회로
  • 2
     집중정수 회로
  • 3
     분포정수 회로
  • 4
     특성 임피던스 회로

전기기기

41. 200±100[V], 5[kVA]인 3상 유도 전압 조정기의 직렬권선의 전류[A]는?
  • 1
     약 28.9
  • 2
     약 50.1
  • 3
     약 57.8
  • 4
     약 16.7
42. 전동기에서 회전력이 작용하는 방향으로 알맞은 것은?
  • 1
     인덕턴스가 증가하는 방향
  • 2
     자기 저항이 증가하는 방향
  • 3
     시스템의 에너지가 증가하는 방향
  • 4
     전류가 증가하는 방향
43. 어떤 유도 전동기가 부하 시 슬립(s) 5[%]에서 한상 당 10[A]의 전류를 흘리고 있다. 한상에 대한 회전자 유효저항이 0.1[Ω]일 때, 3상 회전자 출력 [W]은?
  • 1
     190
  • 2
     570
  • 3
     620
  • 4
     780
44. 3상 유도 전동기의 원선도 작성에 필요한 기본량을 구하기 위한 시험이 아닌 것은?
  • 1
     충격전압시험
  • 2
     저항측정시험
  • 3
     무부하시험
  • 4
     구속시험
45. 정격 전압이 120[V]인 직류 분권 전동기가 있다. 전압 변동률이 5[%]인 경우 무부하 단자전압 [V]은?
  • 1
     114
  • 2
     126
  • 3
     132
  • 4
     138
46. 동기 전동기에 관한 설명으로 잘못된 것은?
  • 1
     제동권선이 필요하다.
  • 2
     난조가 발생하기 쉽다.
  • 3
     여자기가 필요하다.
  • 4
     역률을 조정할 수 없다.
47. 10극, 3상 유도 전동기가 있다. 회전자는 3상이고, 정지시의 2차 1상의 전압이 150[V]이다. 이 회전자를 회전자계와 반대방향으로 400[rpm] 회전시키면 2차 전압은? (단, 1차 전원 주파수는 50[hz]이다.)
  • 1
     150
  • 2
     200
  • 3
     250
  • 4
     300
48. 3상 동기 발전기에 무부하 전압보다 90°늦은 전기자 전류가 흐를 때 전기자 반작용은?
  • 1
     교차자화 작용을 한다.
  • 2
     자기 여자 작용을 한다.
  • 3
     감자 작용을 한다.
  • 4
     증자 작용을 한다.
49. 부하 변동이 심한 부하에 직권 전동기를 사용할 때 전기자 반작용을 감소시키기 위해서 설치하는 것은?
  • 1
     계자 권선
  • 2
     보상 권선
  • 3
     브러시
  • 4
     균압선
50. 220[V] 3상 유도 전동기의 전부하 슬립이 4[%]이다. 공급 전압이 10[%] 저하된 경우의 전부하 슬립은?
  • 1
     4
  • 2
     5
  • 3
     6
  • 4
     7
51. 선박의 전기 추진용 전동기의 속도제어에 가장 알맞은 것은?
  • 1
     주파수 변화에 의한 제어
  • 2
     극수 변화에 의한 제어
  • 3
     1차 회전에 의한 제어
  • 4
     2차 저항에 의한 제어
52. 변압기에서 권수가 2배가 되면 유기 기전력은 몇 배가 되는가?
  • 1
     0.5
  • 2
     1
  • 3
     2
  • 4
     4
53. 전기자 도체의 굵기, 권수 및 극수가 다를 때 소전류, 고전압을 얻을 수 있는 권선법은?
  • 1
     단중 중권
  • 2
     단중 파권
  • 3
     균압 접속
  • 4
     개로권
54. 3상 직권 정류자 전동기의 중간 변압기는 고정자 권선과 회전자 권선 사이에 직렬로 접속되는데, 이 중간 변압기를 사용하는 중요한 이유는?
  • 1
     경부하시 속도의 급상승 방지를 위하여
  • 2
     주파수 변동으로 속도를 조정하기 위하여
  • 3
     회전자 상수를 감소하기 위하여
  • 4
     역회전을 방지하기 위하여
55. 3상 동기 발전기의 여자 전류가 5[A]일 때 1상의 유기 기전력은 440[V]이고 3상 단락 전류는 20[A]이다. 이 발전기의 동기 임피던스 [Ω]는?
  • 1
     17
  • 2
     20
  • 3
     22
  • 4
     25
56. 다음 기기 중 공장에서 역률을 개선하려고 할 때 쓰이는 기기가 아닌 것은?
  • 1
     동기 조상기
  • 2
     콘덴서용 직렬 리액터
  • 3
     전력용 콘덴서
  • 4
     회전 변류기
57. 직류 전동기의 정출력 제어를 위한 속도제어법은?
  • 1
     워드 레오너드 제어법
  • 2
     전압 제어법
  • 3
     계자 제어법
  • 4
     전기자 저항 제어법
58. 변압기의 단락 시험과 관련 없는 것은?
  • 1
     권선의 저항
  • 2
     임피던스 전압
  • 3
     임피던스 와트
  • 4
     여자 어드미턴스
59. 2차 권선이 무부하 상태에서 변압기 여자 전류의 실효값을 결정하는 요소로 바르게 연결된 것은?
  • 1
     1차 권선 자기 인덕턴스, 1차 단자전압 실효값
  • 2
     1차 권선 자기 인덕턴스, 2차 유기 기전력
  • 3
     2차 권선 자기 인덕턴스, 입력전압 실효값
  • 4
     2차 권선 자기 인덕턴스, 2차 유기 기전력
60. 2개의 사이리스터로 단상 전파 정류를 하여 90[V]의 직류 전압을 얻는데 필요한 최대 첨두역전압은 약 얼마[V]인가?
  • 1
     141
  • 2
     283
  • 3
     365
  • 4
     400

회로이론

61. △결선된 저항 부하를 Y결선으로 바꾸면 소비 전력은? (단, 저항과 선간 전압은 일정하다.)
  • 1
     3배
  • 2
     9배
  • 3
     배 (1) / (9)
  • 4
     배 (1) / (3)
62. 대칭 3상 Y 부하에서 각상의 임피던스가 3＋j4[Ω]이고, 부하 전류가 20[A]일 때, 이 부하에서 소비되는 전 전력은?
  • 1
     1400[W]
  • 2
     1600[W]
  • 3
     1800[W]
  • 4
     3600[W]
63. 최대치가 100[V], 주파수 60[hz]인 정현파 전압이 t＝0에서 순시치가 50[V]이고 이 순간에 전압이 감소하고 있을 경우의 정현파의 순시치 식은?
  • 1
     100sin(120πt＋45°)
  • 2
     100sin(120πt＋135°)
  • 3
     100sin(120πt＋150°)
  • 4
     100sin(120πt＋30°)
64. 두 코일의 자기 인덕턴스가 L1[H], L2[H]이고, 상호 인덕턴스가 M일 때 결합계수 K는?
  • 1
     √(L1 × L2) / M
  • 2
     (M) / (√(L1 × L2))
  • 3
     (M^2) / (L1 × L2)
  • 4
     (L1 × L2) / M^2
65. 어떤 회로에서 유효전력 80[W], 무효 전력 60[var]일 때 역률은?
  • 1
     50[%]
  • 2
     70[%]
  • 3
     80[%]
  • 4
     90[%]
66. 대칭 6상 전원이 있다. 환상결선으로 권선에 120[A]의 전류를 흘린다고 하면, 선전류 [A]는?
  • 1
     60
  • 2
     90
  • 3
     120
  • 4
     150
67. R＝50[Ω], L＝200[mH]의 직렬회로에 주파수 f＝50[hz]의 교류에 대한 역률[%]은?
  • 1
     82.3
  • 2
     72.3
  • 3
     62.3
  • 4
     52.3
68. f(t)＝3t2의 라플라스 변환은?
  • 1
     (3) / (s^2)
  • 2
     (3) / (s^3)
  • 3
     (6) / (s^2)
  • 4
     (6) / (s^3)
69. 다음의 회로가 정저항 회로가 되기 위한 C의 값[㎌]은?
문제 이미지 3
  • 1
     4
  • 2
     6
  • 3
     8
  • 4
     10
70. 전송선로에서 무손실일 때 L＝96[mH], C＝0.6[㎌]이면, 특성 임피던스[Ω]는?
  • 1
     10
  • 2
     40
  • 3
     100
  • 4
     400
71. 다음의 회로에서 단자 a, b에 걸리는 전압[V]은?
문제 이미지 4
  • 1
     12
  • 2
     18
  • 3
     24
  • 4
     36
72. R-L-C 회로망에서 입력 전압을 ei(t)[V], 출력량을 전류 i(t)[A]로 할 대, 이 요소의 전달함수는?
문제 이미지 5
  • 1
     (Rs) / ((LC_s^2 + RC_s + 1))
  • 2
     (RL_s) / ((LC_s^2 + RC_s + 1))
  • 3
     (Ls) / ((LC_s^2 + RC_s + 1))
  • 4
     (Cs) / ((LC_s^2 + RC_s + 1))
73. 어떤 회로 소자에 e＝125sin377t[V]를 가했을 때, i＝25sin377t[A]가 흐른다면, 이 소자는?
  • 1
     다이오드
  • 2
     순저항
  • 3
     유도 리액턴스
  • 4
     용량 리액턴스
74. 선간 전압 200[V], 부하 임피던스 24＋j7[Ω]인 3상 Y결선의 3상 유효전력[W]은?
  • 1
     192
  • 2
     512
  • 3
     1536
  • 4
     4608
75. 다음과 같은 RC회로망에서 입력전압을 ei(t)[V}출력 전압을 e0(t)[V]라 할 때, 이 요소의 전달 함수는? (단, R＝100[kΩ], C＝10[㎌]D이고, 초기 조건은 0이다.)
문제 이미지 6
  • 1
     (1) / (s＋1)
  • 2
     (10) / (s＋1)
  • 3
     (1) / (10s＋1)
  • 4
     (10) / (10s＋1)
76. 저항 30[Ω], 용량성 리액턴스 40[Ω]의 병렬 회로에 120[V]의 정현파 교류 전압을 가할 때 전체 전류[A]는?
  • 1
     3
  • 2
     4
  • 3
     5
  • 4
     6
77. 기본파의 40[%]인 제3 고조파와 30[%]인 제5 고조파를 포함하는 전압파의 왜형률은?
  • 1
     0.9
  • 2
     0.7
  • 3
     0.3
  • 4
     0.5

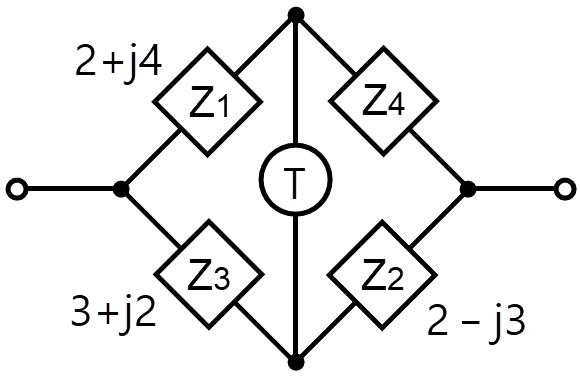

78. 다음과 같은 브리지 회로가 평형이 되기 위한 Z4의 값은?
문제 이미지 7
  • 1
     2＋j4
  • 2
     -2＋j4
  • 3
     4＋j2
  • 4
     4－j2
79. 어떤 회로망의 4단자 정수가 A＝8, B＝j2, D＝3＋j2이면 이 회로망의 C는?
  • 1
     2＋j3
  • 2
     3＋j3
  • 3
     24＋j14
  • 4
     8－j11.5
80. 다음 함수 (F(s)= 5s+3) / (s(s+1)) 의 역라플라스 변환은?
  • 1
     2＋3e-t
  • 2
     3＋2e-t
  • 3
     3－2e-t
  • 4
     2－3e-t

전기설비기술기준 및 판단기준

81. 가공 전선로의 지지물로서 길이 9m, 설계하중이 6.8kN 이하인 철근콘크리트주를 시설할 때, 땅에 묻히는 깊이는 몇 [m] 이상으로 하여야 하는가?
  • 1
     1.2
  • 2
     1.5
  • 3
     2
  • 4
     2.5
82. 정격 전류가 15A를 넘고 20A 이하인 배선용 차단기로 보호되는 저압 옥내전로의 콘센트는 정격전류가 몇 [A] 이하인 것을 사용하여야 하는가?
  • 1
     15
  • 2
     20
  • 3
     30
  • 4
     50
83. 시가지에 시설되어 있는 가공 직류 전차선의 장선에는 가공 직류 전차선간 및 가공 직류 전차선으로부터 60㎝ 이내의 부분 이외에 접지 공사를 할 때, 몇 종 접지공사를 하여야 하는가?
  • 1
     제1종 접지공사
  • 2
     제2종 접지공사
  • 3
     제3종 접지공사
  • 4
     특별 제3종 접지공사
84. 무선용 안테나 등을 지지하는 철탑의 기초 안전율은 얼마 이상이어야 하는가?
  • 1
     1.0
  • 2
     1.5
  • 3
     2.0
  • 4
     2.5
85. 일반 주택 및 아파트 각 호실의 현관등으로 백열전등을 설치할 때에는 타임스위치를 설치하여 몇 분 이내에 소등되는 것이어야 하는가?
  • 1
     1
  • 2
     2
  • 3
     3
  • 4
     5
86. 뱅크 용량이 20000kVA,인 전력용 캐패시터에 자동적으로 전로로부터 차단하는 보호장치를 하려고 한다. 반드시 시설하여야 할 보호장치가 아닌 것은?
  • 1
     내부에 고장이 생긴 경우에 동작하는 장치
  • 2
     절연유의 압력이 변화할 때 동작하는 장치
  • 3
     과전류가 생긴 경우에 동작하는 장치
  • 4
     과전압이 생긴 경우에 동작하는 장치
87. 특고압 가공 전선로를 가공 케이블로 시설하는 경우 잘못된 것은?
  • 1
     조가용선에 행거의 간격은 1m로 시설하였다.
  • 2
     조가용선 및 케이블의 피복에 사용하는 금속체에는 제3종 접지공사를 하였다.
  • 3
     조가용선은 단면적 22㎟의 아연도강 연선을 사용하였다.
  • 4
     조가용선에 접촉시켜 금속 테이프를 간격 20㎝ 이하의 간격을 유지시켜 나선형으로 감아 붙였다.
88. 도로 등의 전열장치 시설에 맞지 않는 것은?
  • 1
     발열선의 전기 공급은 전로의 대지 전압 300V 이하일 것.
  • 2
     콘크리트 기타 견고한 내열성이 있는 것 안에 시설할 것.
  • 3
     발열선은 그 온도가 80°C를 넘지 않도록 시설할 것
  • 4
     발열선은 다른 약전류 전선 등에 자기적인 장애를 줄 것
89. 옥내 관등회로의 사용 전압이 1000V를 넘는 네온 방전등 공사로 적합하지 않는 것은?
  • 1
     애자 사용 공사에 의한 전선 상호간의 간격은 10㎝ 이상일 것
  • 2
     관등회로의 배선은 전개된 장소 또는 점검할 수 있는 은폐된 장소에 시설할 것
  • 3
     네온 변압기 외함에는 제3종 접지 공사를 할 것
  • 4
     애자 사용 공사에 의한 전선의 지지점간의 거리는 1m 이하일 것
90. 금속관 공사에서 절연 부싱을 사용하는 가장 주된 목적은?
  • 1
     관의 끝이 터지는 것을 방지
  • 2
     관의 단구에서 조영재의 접촉 방지
  • 3
     관 내 해충 및 이물질 출입 방지
  • 4
     관의 단구에서 전선 피복의 손상 방지
91. 저압 또는 고압의 가공 전선로와 기설 가공약전류 전선로가 병행할 때 유도작용에 의한 통신상의 장해가 생기지 않도록 전선과 기설 약전류 전선간의 이격거리는 몇 m이상이어야 하는가? (단, 전기 철도용 급전선과 단선식 전화선로는 제외한다.)
  • 1
     2
  • 2
     3
  • 3
     4
  • 4
     6
92. 시가지에 시설하는 특고압 가공전선로의 지지물이 철탑이고 전선이 수평으로 2 이상 있는 경우에 전선 상호간의 간격이 4m 미만일 때에는 특고압 가공 전선로의 경간은 몇 m 이하이어야 하는가?
  • 1
     100
  • 2
     150
  • 3
     200
  • 4
     250
93. 특고압 가공전선과 지지물, 완금류, 지주 또는 지선 사이의 이격거리는 사용전압 15000V인 경우 일반적으로 몇 ㎝ 이상이어야 하는가?
  • 1
     15
  • 2
     30
  • 3
     50
  • 4
     80
94. 중성점 직접 접지식으로서 최대 사용전압이 161000V인 변압기 권선의 절연 내력 시험 전압은 몇 V인가?
  • 1
     103040
  • 2
     115920
  • 3
     148120
  • 4
     177100
95. 전기 울타리 시설에 대한 설명으로 알맞은 것은?
  • 1
     전기 울타리는 사람이 쉽게 출입할 수 있는 곳에 시설할 것
  • 2
     전기 울타리용 전원 장치에 전기를 공급하는 전로의 사용 전압은 600V 미만일 것
  • 3
     전선과 이를 지지하는 기둥 사이의 이격거리는 2.5㎝ 이상일 것
  • 4
     전선과 수목 사이의 이격거리는 40㎝ 이상일 것
96. 사용 전압이 440V인 이동 기중기용 접촉 전선을 애자사용 공사에 의하여 옥내의 전개된 장소에 시설하는 경우 사용하는 전선으로 옳은 것은?
  • 1
     인장강도가 3.44kN 이상인 것 또는 지름 2.6㎜의 경동선으로 단면적이 8㎟ 이상인 것
  • 2
     인장강도가 3.44kN 이상인 것 또는 지름 3.2㎜의 경동선으로 단면적이 18㎟ 이상인 것
  • 3
     인장강도가 11.2kN 이상인 것 또는 지름 6㎜의 경동선으로 단면적이 28㎟ 이상인 것
  • 4
     인장강도가 11.2kN 이상인 것 또는 지름 8㎜의 경동선으로 단면적이 18㎟ 이상인 것
97. 저압 전로에서 그 전로에 지락이 생긴 경우에 0.5초 이내에 자동적으로 전로를 차단하는 장치를 시설하는 경우, 특별 제3종 접지공사의 접지 저항 값은 자동 차단기의 정격 감도 전류가 30mA일 때 몇 [Ω] 이하로 하여야 하는가?
  • 1
     75
  • 2
     150
  • 3
     300
  • 4
     500
98. 고압과 저압 전로를 결합하는 변압기 저압측의 중성점에는 제2종 접지공사를 변압기의 시설 장소마다 하여야 하나 부득이하여 가공 공동 지선을 설치하여 공통의 접지공사로 하는 경우 각 변압기를 중심으로 하는 지름 몇 m 이내의 지역에 시설하여야 하는가?
  • 1
     400
  • 2
     500
  • 3
     600
  • 4
     800
99. 사람이 접촉할 우려가 있는 제1종 또는 제2종 접지공사에서 지하 75㎝로부터 지표상 2m까지의 접지선은 사람의 접촉 우려가 없도록 하기 위하여 어느 것을 사용하여 보호하는가?
  • 1
     두께 1㎜ 이상의 콤바인덕트관
  • 2
     두께 2㎜ 이상의 합성 수지관
  • 3
     피막의 두께가 균일한 비닐 포장지
  • 4
     이음 부분이 없는 플로어덕트
100. 지중 전선로를 직접 매설식에 의하여 시설할 때, 중량물의 압력을 받을 우려가 있는 장소에 지중 전선을 견고한 트라프 기타 방호물에 넣지 않고도 부설할 수 있는 케이블은?
  • 1
     염화비닐 절연 케이블
  • 2
     폴리에틸렌 외장 케이블
  • 3
     콤바인 덕트 케이블
  • 4
     알루미늄피 케이블
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
채점하기
hide
reset
타이머

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내   데이터 보호 안내   제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
