전기공사산업기사 2009년 1회

전기응용

1. 시속 450[km/h]의 열차가 반경 1000[m]의 곡선궤도를 주행할 때, 고도(cant)는 약 몇 [㎜]인가? (단, 궤간은 1067[m]이다.)

1
10.3
2
13.4
3
17.0
4
18.0

2. 열전대의 종류에서 최고 사용온도가 가장 낮은 열전대는?

1
철-콘스탄탄
2
구리-콘스탄탄
3
크로멜-알루멜
4
백금-백금로듐

3. 간접식 저항로에 속하지 않는 것은 어느 것인가?

1
흑연화로
2
발열체로
3
탄소립로
4
염욕로

4. 방전개시 전압을 나타내는 것은?

1
스토크스의 법칙
2
패닝의 법칙
3
파센의 법칙
4
톰슨의 법칙

5. 루소선도가 그림과 같은 광원의 배광곡선의 식을 구하면 어느 것인가?

1
(I_θ ＝ θ) / (π ㆍ100)
2
(I_θ ＝ π-θ) / (π ㆍ100)
3
I_θ ＝ 100cosθ
4
I_θ ＝ 50(1＋cosθ)

6. 서보기구에 유압 서보 모터나 전기 서보 모터가 사용되는 가장 큰 이유는?

1
편차가 적어야 하므로
2
회전량이 커야 하므로
3
정확도가 있어야 하므로
4
조작량이 커야 하므로

7. 음극만 발광하므로 직류 극성을 판별하는데 이용되는 것은?

1
형광등
2
수은등
3
네온전구
4
나트륨등

8. 출력이 입력에 전혀 영향을 주지 못하는 제어는?

1
프로그램 제어
2
되먹임 제어
3
열린루프제어
4
닫힌 루프 제어

9. 회전부분의 관성모멘트를 증가시키기 위해 축에 플라이휠(축세륜)을 설치하게 된다. 한회전축에 대한 관성모멘트가 150[㎏·㎡]인 회전체의 축세륜 효과[GD2]는 몇 [㎏·㎡] 인가?

1
450
2
600
3
900
4
1000

10. SCR을 사용할 때 올바른 전압공급 방법은?

1
애노드 ＋, 캐소드 －, 게이트 ＋
2
애노드 ＋, 캐소드 －, 게이트 －
3
애노드 －, 캐소드 ＋, 게이트 ＋
4
애노드 －, 캐소드 ＋, 게이트 －

11. 물을 전기분해할 때 가성소다와 가성칼리를 20[%] 정도 첨가하는 이유는?

1
물의 도전율을 높이기 위해
2
수소와 산소가 혼합되는 것을 막기 위해
3
전극의 손상을 막기 위해
4
열의 발생을 줄이기 위해

12. 3상 유도 전동기의 플러깅(plugging)이란?

1
플러그를 사용하여 전원에 연결하는 방법
2
운전 중 2선의 접속을 바꾸어 상회전을 반대로 제동하는 방법
3
단상 상태로 기동할 때 일어나는 현상
4
고정자와 회전자의 상수가 일치하지 않을 때 일어나는 현상

13. 휘도 B가 무한히 넓은 등 휘도 완전 확산성의 천장에서 직하 h만큼 떨어진 점의 수평조도 [lx]는?

1
(B) / (h)
2
π B
3
(B) / (h^2)
4
(πB) / (h)

14. 간접 조명의 설계에서 등의 높이란?

1
바닥에서 천장
2
피조면에서 천장
3
피조면에서 등기구
4
방바닥에서 등기구

15. 200[cd]의 점광원으로부터 5[m]의 거리에서 그 방향과 직각인 면과 60도 기울어진 수평 면상의 조도[lx]는 얼마인가?

1
4
2
6
3
8
4
10

16. 차륜을 하나의 궤도에서 다른 궤도로 유도하는 장치는?

1
전철기
2
철차
3
도입궤조
4
호륜궤조

17. 연축전지(납축전지)의 방전이 끝나면 그 양극(＋)극은 어느 물질로 되는가?

1
Pb
2
PbO
3
PbO2
4
PbSO4

18. 다음 중 인버터에 대한 설명으로 알맞은 것은?

1
직류를 더 높은 직류로 변환하는 장치
2
교류전압을 더 낮은 교류전원으로 변환하는 장치
3
교류전압을 직류전원으로 변화하는 장치
4
직류전원을 교류전원으로 변환하는 장치

19. 전기로에 사용하는 전극 중 주로 제강, 제선용 전기로에 사용되며 고유 저항이 가장 적은 것은?

1
인조흑연 전극
2
고급 천연 흑연 전극
3
천연 흑연 전극
4
무정형 탄소 전극

20. 폭 6[m], 길이 20[m]의 복도에 40[W]의 형광등을 사용하여 조도 100[lx]를 얻고자 한다. 형광등의 수는? (단, 조명률은 0.5, 감광 보상률은 1.5, 40[W] 형광등의 광속은 2500[lm] 이라 한다.)

1
12
2
15
3
20
4
25

전력공학

21. 다음 중 전력 계통의 안정도 향상 대책으로 볼 수 없는 것은?

1
직렬 콘덴서 설치
2
병렬 콘덴서 설치
3
중간 개폐소 설치
4
고속차단, 재폐로 방식 채용

22. 공기의 파열극한 전위경도는 정현파 교류의 실효치로 약 몇 [kV/㎝]인가?

1
21
2
25
3
30
4
33

23. 전선의 장력이 1500[kgf]일 때, 지선에 걸리는 장력은 몇 [kgf]인가?

1
750
2
750 √3
3
3000
4
(3000) / (√3)

24. 30일간의 최대수용전력이 200kW, 소비 전력량이 72000kWh일 때, 월 부하율은 몇 [%]인가?

1
30
2
40
3
50
4
60

25. 다음 중 원방감시제어(SCADA)의 기능과 관계가 먼 것은?

1
원격 제어 기능
2
원격 측정 기능
3
부하 조정 기능
4
자동 기록 기능

26. 송전선로의 중성점을 접지하는 주된 목적은?

1
동량의 절약
2
송전용량의 증가
3
전압 강하의 감소
4
이상 전압의 억제

27. 전력용 퓨즈는 주로 어떤 전류의 차단을 목적으로 사용 하는가?

1
충전 전류
2
부하 전류
3
단락 전류
4
지락 전류

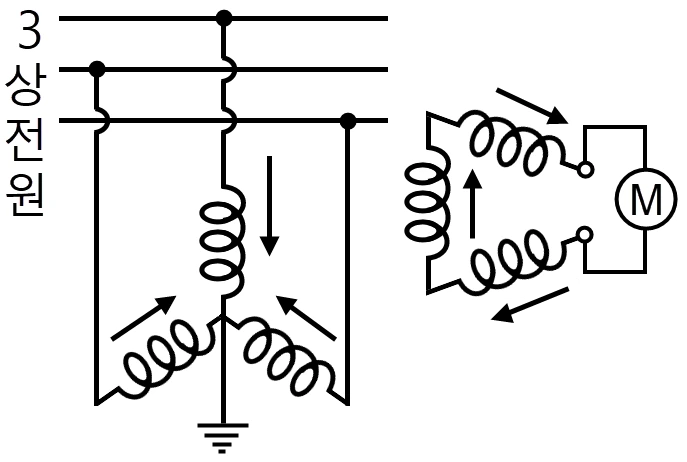

28. 그림에서 계기 Ⓜ이 지시하는 것은?

1
정상 전류
2
영상 전압
3
역상 전압
4
정상 전압

29. 송전 선로를 연가하는 주된 목적은?

1
페란티효과의 방지
2
직격뢰의 방지
3
선로 정수의 평형
4
유도뢰의 방지

30. 전압 66000V, 주파수 60Hz, 길이 7km 1회선의 3상 지중 전선로에서 3상 무부하 충전 용량은 약 몇 [kVA]인가? (단, 케이블의 심선 1선1km의 정전 용량은 0.4㎌/㎞라 한다.)

1
2560
2
4600
3
7970
4
13800

31. 다음 중 보호 계전기가 구비하여야 할 조건으로 거리가 먼 것은?

1
동작이 정확하고 감도가 예민할 것
2
열적, 기계적 강도가 클 것
3
조정 범위가 좁고 조정이 쉬울 것
4
고장 상태를 신속하게 선택할 것

32. 가공 전선로의 전선 진동을 방지하기 위한 방법으로 옳지 않은 것은?

1
토셔널 댐퍼(torsional damper)의 설치
2
스프링 피스톤 댐퍼와 같은 진동 제지권을 설치
3
경동선을 ACSR로 교환
4
클램프나 전선 접촉기 등을 가벼운 것으로 바꾸고 클램프 부근에 적당히 전선을 첨가

33. 배전 전압을 √3 배하면 동일한 전력손실률로 보낼 수 있는 전력은 몇 배가 되는가?

1
√3
2
(3) / (2)
3
4
2 √3

34. 유역면적 550k㎡인 어떤 하천의 1년간 강수량이 1500㎜이다. 증발침투 등의 손실을 30%라고 하면, 1년을 통하여 평균적으로 흐른 유량은 약 몇 [㎥/s] 이겠는가?

1
18.3
2
21.3
3
24.2
4
26.2

35. 송전선로에서 4단자 정수 A, B, C, D 사이의 관계는?

1
BC－AD＝1
2
AC－BD＝1
3
AB－CD＝1
4
AD－BC＝1

36. 그림과 같이 임피던스 Z1, Z2, Z3인 송전선이 접속된 선로의 A쪽에서 전압파 E가 진행해 왔을 때 접속점 B에서 무반사로 되기 위한 조건은?

1
\(Z_1=Z_2\times Z_3\)
2
\(Z_1=Z_2+Z_3\)
3
\(\frac{1}{Z_1}=\frac{1}{Z_2}\times\frac{1}{Z_3}\)
4
\(\frac{1}{Z_1}=\frac{1}{Z_2}+\frac{1}{Z_3}\)

37. 전력 계통에서 이상 전압의 방지 대책으로 볼 수 없는 것은?

1
철탑 접지 저항의 저감
2
가공 송전 선로의 피뢰용으로서의 가공 지선에 의한 뇌차폐
3
기기 보호용으로서의 피뢰기 설치
4
복도체 방식 채택

38. 초고압용 차단기에 사용되는 개폐 저항기의 목적은?

1
차단 속도 증진
2
개폐 서머지 이상 전압 억제
3
차단 전류 감소
4
차단 전류의 역률 개선

39. 용량 25000kVA, 임피던스 10%인 3상 변압기가 2차측에서 3상 단락 되었을 때, 단락 용량은 몇 [MVA]인가?

1
225
2
250
3
275
4
433

40. 전력이 같고, 단면적과 긍장이 같을 때, 전압 변동률 [%]은?

1
전압에 비례한다.
2
전압의 제곱에 비례한다.
3
전압에 반비례한다.
4
전압의 제곱에 반비례한다.

전기기기

41. 다음 전동력 응용기기에서 GD2의 값이 적은 것이 바람직한 장치는?

1
압연기
2
엘리베이터
3
송풍기
4
냉동기

42. 부하 전류가 50[A]일 때, 단자 전압이 100[V]인 직류 직권 발전기의 부하 전류가 70[A] 로 되면 단자 전압은 몇 [V]가 되겠는가? (단, 전기자 저항 및 직권계자 권선의 저항은 각각 0.1[Ω]이고, 전기자 반작용과 브러시의 접촉 저항 및 자기 포화는 모두 무시한다.)

1
110
2
114
3
140
4
154

43. 단상 유도전압조정기와 3상 유도전압조정기의 비교 설명으로 옳지 않은 것은?

1
모두 회전자와 고정자가 있으며 한편에 1차 권선을 다른 편에 2차 권선을 둔다.
2
모두 입력전압과 이에 대응한 출력 전압 사이에 위상차가 있다.
3
단상유도전압 조정기는 단락 권선이 필요하나 3상에는 필요 없다.
4
모두 회전자의 회전각에 따라 조정된다.

44. PWM 인버터에서 나타나는 고조파의 영향이 아닌 것은?

1
손실
2
기계적인 마찰과 관성
3
소음과 진동
4
토크 맥동

45. 직류 분권 발전기에서 무부하 포화곡선이 940If＝(33＋If)[V]인 식으로 주어졌을 때 계자 권선의 저항이 10[Ω]이다. 이때 정상 전압은 몇 [V]인가?

1
280
2
310
3
610
4
720

46. 변압기의 원리는?

1
전자 유도 작용을 이용
2
정전 유도 작용을 이용
3
자기 유도 작용을 이용
4
플레밍의 오른손 법칙을 이용

47. 정격전압 100[V], 전기자 전류 50[A]일 때, 1500[rpm]인 직류 분권 전동기의 무부하 속도는 약 몇 [rpm]인가? (단, 전기자 저항은 0.1[Ω]이고, 전기자 반작용은 무시한다.)

1
1382
2
1421
3
1579
4
1623

48. 변압기의 철손을 알 수 있는 시험은?

1
부하 시험
2
무부하 시험
3
단락 시험
4
유도 시험

49. 다음 중 유도 전동기의 속도제어법이 아닌 것은?

1
2차 저항법
2
2차 여자법
3
1차 저항법
4
주파수 제어법

50. 다음 중 동기 전동기의 난조 방지에 가장 유효한 것은?

1
자극수를 적게 한다.
2
회전자의 관성을 크게한다.
3
자극면에 제동 권선을 설치한다.
4
동기 리액턴스 xx를 작게 하고 동기화력을 크게한다.

51. 변압기의 개방시험으로 측정 할 수 없는 것은?

1
무부하 전류
2
철손
3
여자 어드미턴스
4
임피던스 전압

52. 전기자 저항이 0.4[Ω]이며, 단자 전압이 200[V], 부하 전류가 46[A], 계자 전류가 4[A]인 직류 분권 발전기의 유기 기전력은 몇 [V]인가?

1
180
2
220
3
225
4
240

53. 전압변동율이 작은 동기 발전기는?

1
전기자 반작용이 크다.
2
동기 리액턴스가 크다.
3
단락비가 크다.
4
값이 싸다.

54. 전압 정류의 역할을 하는 것은?

1
보극
2
탄소
3
보상권선
4
리액턴스 코일

55. 3상 권선형 유도전동기의 속도 제어를 위해서 2차 여자법을 사용하고자 할 때, 그 방법은?

1
1차 권선에 가해주는 전압과 동일한 전압을 회전자에 가한다.
2
직류 전압을 3상 일괄해서 회전자에 가한다.
3
회전자 기전력과 같은 주파수의 전압을 회전자에 가한다.
4
회전자에 저항을 넣어 그 값을 변화시킨다.

56. 리액터 기동방식에 리액터 대신에 저항기를 사용한 것으로서 전동기의 전원측에 직렬로 저항을 접속하고, 전원 전압을 낮게 감압하여 기동한 후 서서히 저항을 감소시켜 가속하고, 전속도에 도달하면 이를 단락하는 방법에 해당 되는 것은?

1
직입 기동방식
2
Y－△ 기동
3
1차 저항 기동 방식
4
기동 보상기에 의한 기동

57. 동기 발전기의 병렬운전에 필요한 조건이 아닌 것은?

1
기전력의 주파수가 같을 것
2
기전력의 위상이 같을 것
3
임피던스 및 상회전 방향과 각 변위가 같을 것
4
기전력의 크기가 같을 것

58. 동기기의 안정도 증진법은 다음 중 어느 것인가?

1
동기화 리액턴스를 작게 할 것
2
회전자의 플라이휠 효과를 작게 할 것
3
역상, 영상 임피던스를 작게 할 것
4
단락비를 작게 할 것

59. 변압기에서 생기는 와류손은 철심 두께와 어떤 관계가 있는가?

1
철심 두께의 승에 비례 (1) / (2)
2
철심 두께에 비례
3
철심 두께의 2승에 비례
4
철심 두께의 3승에 비례

60. 3상 유도전동기에서 비례추이를 하지 않는 것은?

1
효율
2
역율
3
1차 전류
4
동기 와트

회로이론

61. Z＝8＋j6[Ω]인 평형 Y부하에 선간 전압이 200[V]인 대칭 3상 전압을 가할 때 선전류는 약 몇 [A]인가?

1
0.08
2
11.5
3
17.8
4
19.5

62. 의 역 라플라스 변환은? (F(s) = 2) / (((s+1)(s+3)))

1
e-t－e-3t
2
et－e-3t
3
e-t－e3t
4
et－e-3t

63. 어떤 회로망의 4단자 정수가 A＝8, B＝j2, D＝3＋j2이면 회로망의 C는 얼마인가?

1
2＋j3
2
3＋j3
3
24＋j14
4
8－j11.5

64. R＝10[Ω], L＝0.045[H]의 직렬 회로에 실효값 140[V], 주파수 25[Hz]의 정현파 교류 전압을 가했을 때, 임피던스[Ω]의 크기는 약 얼마인가?

1
17.25
2
15.31
3
12.25
4
10.41

65. 비정현파에 있어서 정현 대칭의 조건은?

1
f(t)＝f(-t)
2
f(t)＝-f(t)
3
f(t)＝-f(-t)
4
f(t)＝-f(t＋180)

66. 어떤 정현파 교류의 실효값이 314 [V]일 때, 평균값은 약 몇 [V]인가?

1
142
2
283
3
365
4
382

67. 비정현파 \(v=100\sin(\omega t+\frac{\pi}{18})+50\sin(3\omega t+\frac{\pi}{3})+25\sin(5\omega t+\frac{7\pi}{18})\)[V]인 경우 실효치 전압[V]은?

1
71
2
81
3
91
4
101

68. 그림과 같은 4단자 회로의 4단자 정수 중 D의 값은?

1
1－ω2LC
2
jωL(2－ω2LC)
3
jωC
4
jωL

69. 다음과 같은 회로가 정저항 회로로 되기 위해서는 C를 몇 [㎌]로 하면 좋은가? (단, R＝10[Ω], L＝100[mH])

1
1
2
10
3
100
4
1000

70. 그림에서 저항 R이 접속되고 여기에 3상 평형 전압이 가해져 있다. 지금 X표의 곳에서 1선이 단선되었다 하면, 소비 전력은 처음의 몇 배로 되는가?

1
1.0
2
0.7
3
0.5
4
0.25

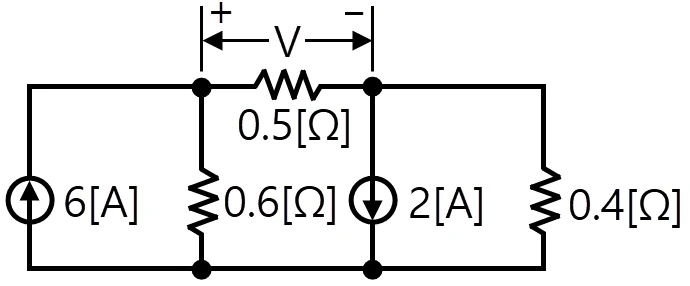

71. 회로에서 저항 0.5[Ω]에 걸리는 전압[V]은?

1
0.62
2
0.93
3
1.47
4
1.68

72. 그림과 같은 단위 계단 함수는?

1
u(t)
2
u(t-a)
3
u(a-t)
4
-u(t-a)

73. 코일의 권수 N＝1000, 저항 R＝20[Ω]이다. 전류 I＝10 [A]이 흐를 때, 자속 ø＝3×10-2[Wb]이다. 이 회로의 시정수는 얼마인가?

1
0.15
2
0.4
3
3.0
4
4.0

74. 이상적인 전압원과 전류원의 내부저항[Ω]은 각각 얼마인가?

1
전압원과 전류원의 내부저항은 모두 0이다.
2
전압원의 내부저항은 ∞이고, 전류원의 내부저항은 0이다.
3
전압원과 전류원의 내부저항은 모두 ∞이다.
4
전압원의 내부저항은 0이고, 전류원의 내부저항은 ∞이다.

75. 그림과 같은 파형의 교류전압 v와 전류 i 간의 등가역률은 얼마인가? (단, \(v=V_M\sin\omega t\,[V]\), \(i=I_M\sin(\omega t-\frac{1}{\sqrt{3}}\sin3\omega t)\,[A]\)이다.)

1
\(\frac{\sqrt{3}}{2}\)
2
\(\frac{\sqrt{4}}{2}\)
3
0.8
4
0.9

76. R＝40[Ω], L＝80[mH]의 코일이 있다. 이 코일에 100[V], 60[Hz]의 전압을 가할 때, 소비되는 전력[W]은?

1
200
2
160
3
120
4
100

77. 를 라플라스 변환하면? (f(t)= d) / (dt cos × ωt)

1
(ω^2) / ((s^2 + ω^2))
2
(-s^2) / ((s^2 + ω^2))
3
(s) / ((s^2 + ω^2))
4
(-ω^2) / ((s^2 + ω^2))

78. 그림과 같은 회로에서 인가 전압에 의한 전류 j를 입력, V0를 출력이라 할 때, 전달 함수는?

1
(1) / (C_s)
2
C_s
3
(1) / (1+C_s)
4
1 + C_s

79. R-C 직렬회로의 과도상태 현상에 관한 설명 중 옳게 표현된 것은?

1
과도 전류값은 RC값에 상관이 없다.
2
RC값이 클수록 회로의 과도값도 빨리 사라진다.
3
RC값이 클수록 과도 전류값은 천천히 사라진다.
4
의 값이 클수록 과도 전류값은 천천히 사라진다. (1) / (RC)

80. 한 상의 임피던스 Z＝6＋j8[Ω]인 평형 Y부하에 평형 3상 전압 200[V]를 인가할 때 무효전력 [Var]은 약 얼마인가?

1
1330
2
1848
3
2381
4
3200

전기설비기술기준 및 판단기준

81. 옥내에 시설하는 전동기에는 전동기가 소손될 우려가 있는 과전류가 생겼을 때 자동적으로 이를 저지하거나 이를 경보하는 장치를 시설하여야 하는데, 단상 전동기인 경우 전원측 전로에 시설하는 과전류 차단기의 정격 전류가 몇 [A]이하이면 이 과부하 보호장치를 시설하지 않아도 되는가? (단, 단상 전동기는 KS C 4204(2003)의 표준 정격의 것을 말한다.)

1
10
2
15
3
30
4
50

82. 정격 전류 30[A]의 전동기 1대와 정격 전류 5[A]의 전열기 2대에 공급하는 저압 옥내 간선을 보호할 과전류 차단기의 정격 전류의 최대값은 몇 [A]인가?

1
40
2
70
3
100
4
120

83. 저압 연접 인입선은 인입선에서 분기하는 점으로부터 몇 [m]를 초과하는 지역에 미치지 아니하도록 시설하여야 하는가?

1
10
2
20
3
100
4
200

84. 옥내에 시설하는 관등회로의 사용전압이 1000[V]를 넘는 방전등 공사에 사용되는 네온 변압기 외함의 접지공사로 알맞은 것은?

1
1종 접지 공사
2
2종 접지 공사
3
3종 접지 공사
4
특별 3종 접지 공사

85. 가요 전선관 공사에 있어서 저압 옥내 배선 시설에 맞지 않는 것은?

1
전선은 절연 전선일 것
2
가요 전선관 안에는 전선에 접속점이 없을 것
3
1종 금속제 가요전선관의 두께는 0.8㎜ 이상일 것
4
일반적으로 가요 전선관은 3종 금속제 가요 전선관 일 것

86. 1차 22900V, 2차 3300V의 변압기를 옥외에 시설할 때 구내에 취급자 이외의 사람이 들어가지 아니하도록 울타리를 시설하려고 한다. 이때 울타리의 높이는 몇 [m]이상으로 하여야 하는가?

1
2
2
3
3
4
4
5

87. 강제 배류기의 시설기준에 대한 설명으로 옳지 않은 것은?

1
귀선에서는 강제 배류기를 거쳐 금속제 지중 관로로 통하는 전류를 저지하는 구조로 할 것
2
강제 배류기를 보호하기 위하여 적정한 과전류 차단기를 시설 할 것
3
강제 배류기용 전원장치의 변압기는 절연 변압기를 시설하고, 1, 2차측 전로에는 개폐기 및 과전류 차단기를 각 극에 시설한 것일 것
4
강제 배류기는 제3종 접지공사를 한 금속제 외함 기타 견고한 함에 넣어 시설하거나 사람이 접촉할 우려가 없도록 시설할 것

88. 사용 전압이 60000[V] 이하인 특별고압 가공 전선로는 상시 정전 유도작용에 의한 통신상의 장해가 없도록 시설하기 위하여 전화선로의 길이 12km 마다 유도 전류는 몇 [㎂]를 넘지 않도록 하여야 하는가?

1
1
2
2
3
3
4
5

89. 특별고압 가공전선이 저고압 가공전선 등과 제2차 접근 상태로 시설되는 경우 사용전압이 35000V 이하인 특별 고압 가공전선과 저고압 가공전선 등 사이에 무엇을 시설하는 경우에 특별고압 가공전선로를 제2종 특별고압 보안공사에 의하지 아니 하여도 되는가? (단, 애자장치에 관한 부분에 한한다.)

1
접지설비
2
보호망
3
차폐장치
4
전류제한장치

90. 특별고압 가공전선과 가공약전류 전선 사이에 시설하는 보호망에서 보호망을 구성하는 금속선 상호간의 간격은 가로 및 세로를 각각 몇 [m] 이하로 시설하여야 하는가?

1
0.75
2
1
3
1.25
4
1.5

91. 3상 4선식 22.9kV 중성점 다중 접지 전로의 절련 내력 시험 전압은 최대 사용 전압의 몇 배의 전압인가?

1
0.64배
2
0.72배
3
0.92배
4
1.25배

92. 저압의 전선로 중 절연 부분의 전선과 대지 간 및 전선의 심선 상호 간의 절연 저항에 대한 기준으로 옳은 것은?

1
사용 전압에 대한 누설 전류가 최대 공급 전류의 을 넘지 않아야 한다. (1) / (1200)
2
사용 전압에 대한 누설 전류가 최대 공급 전류의 을 넘지 않아야 한다. (1) / (1200)
3
사용 전압에 대한 누설 전류가 부하 전류의 을 넘지 않아야 한다. (1) / (1200)
4
사용전압에 대한 누설 전류가 부하 전류의 을 넘지 않아야 한다. (1) / (1200)

93. 다음 중 “지중 관로”에 포함되지 않는 것은?

1
지중 광섬유 케이블 선로
2
지중 약전류 전선로
3
지중 전선로
4
지중 레일 선로

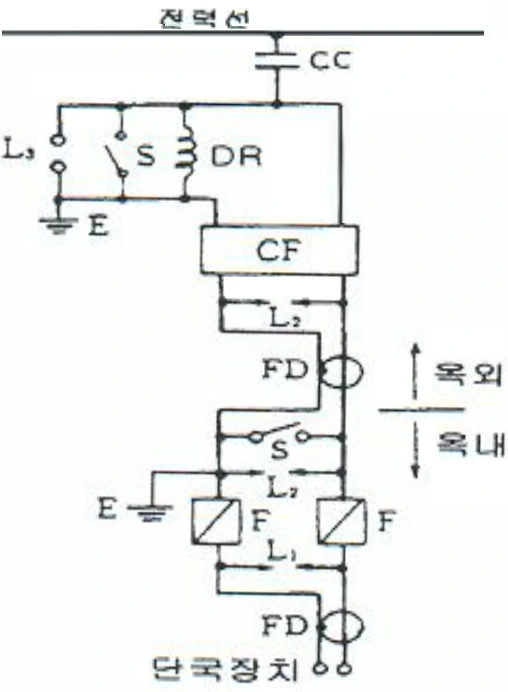

94. 그림은 전력선 반송 통신용 결합 장치의 보안장치 이다. 그림에서 DR은 무엇인가?

1
접지형 개폐기
2
결합 필터
3
방전갭
4
배류 선륜

95. 시가지에 시설하는 154kV 가공 전선로를 도로와 제1차 접근 상태로 시설하는 경우, 전선과 도로와의 이격거리는 몇 [m] 이상이어야 하는가?

1
4.4
2
4.8
3
5.2
4
5.6

96. 3300V 고압 가공 전선로를 교통이 번잡한 도로를 횡단하여 시설하는 경우에는 지표상 높이를 몇 [m] 이상으로 하여야 하는가?

1
5
2
5.5
3
6
4
6.5

97. 옥내 배선의 사용 전압이 200V 인 경우에 이를 금속관 공사에 의하여 시설 하려고 한다. 다음 중 옥내배선의 시설로 옳은 것은?

1
전선은 경동선으로 4㎜의 단선을 사용하였다.
2
전선은 옥외용 비닐절연전선을 사용하였다.
3
콘크리트에 매설하는 전선관의 두께는 1.0㎜를 사용 하였다.
4
금속관에는 제3종 접지공사를 하였다.

98. 접지공사의 특례와 관련하여 특별 제3종 접지공사를 하여야 하는 금속체와 대지간의 전기 저항치가 몇 [Ω] 이하인 경우에는 특별 제3종 접지 공사를 한 것으로 보는가?

1
3
2
10
3
50
4
100

99. 전선 기타의 가섭선 주위에 두께 6㎜의 빙설이 부착된 상태에서 을종 풍압하중은 구성재의 투영면적 1㎡당 몇 [Pa]을 기초로 하여 계산하는가?

1
333
2
372
3
588
4
666

100. 수소 냉각식의 발전기 조상기에서 발전기안 또는 조상기의 수소의 순도가 몇 [%] 이하로 저하한 경우에는 이를 조정하는 장치를 시설하여야 하는가?

1
15
2
85
3
125
4
230

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

채점하기

hide

reset

타이머

전기공사산업기사 2009년 1회

채점 중입니다..

점수 0점 ( 0 / 0 )

소요 시간: O분O초

과목 명	문제수	맞춘문제	환산점수

모든 문제들의 저작권은 원저작권자에게 있습니다. 본 사이트는 웹상에 공개되어 있는 문제만 모아서 보여드립니다.
저작권 안내 데이터 보호 안내 제휴 문의

copyright 2026 뉴비티::새로운 CBT 시스템 - newbt.kr (Listed on LeanVibe)
